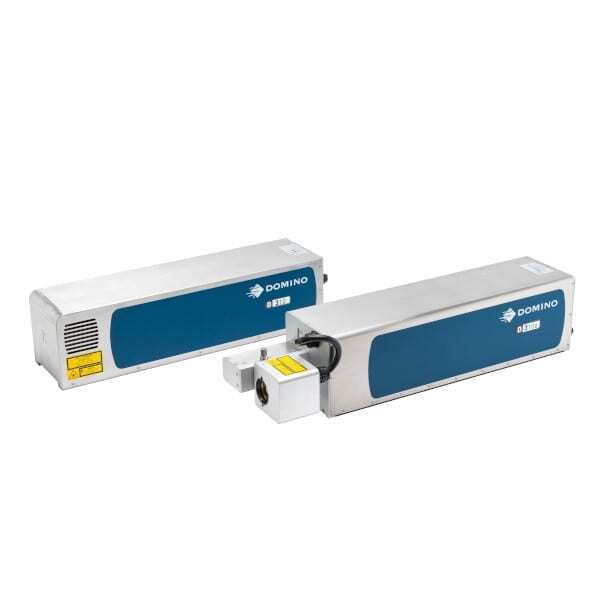

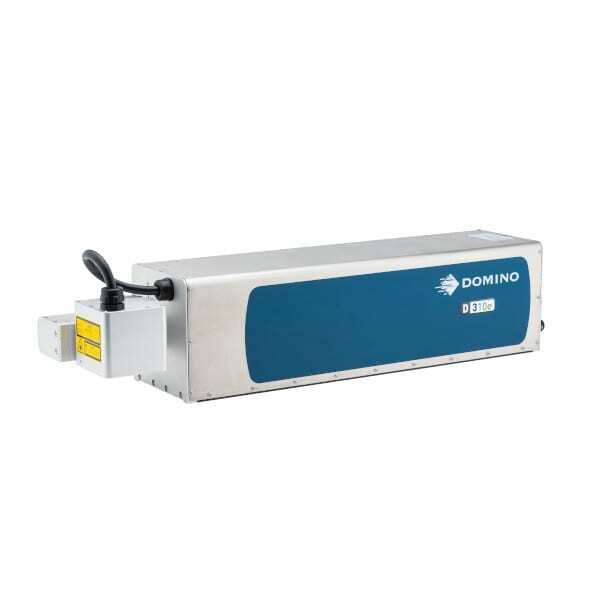

Domino D310 Marcatore Industriale Laser CO2
Domino D310: il marcatore laser super compatto per una codifica sempre nitida su un’ampia gamma di materiali

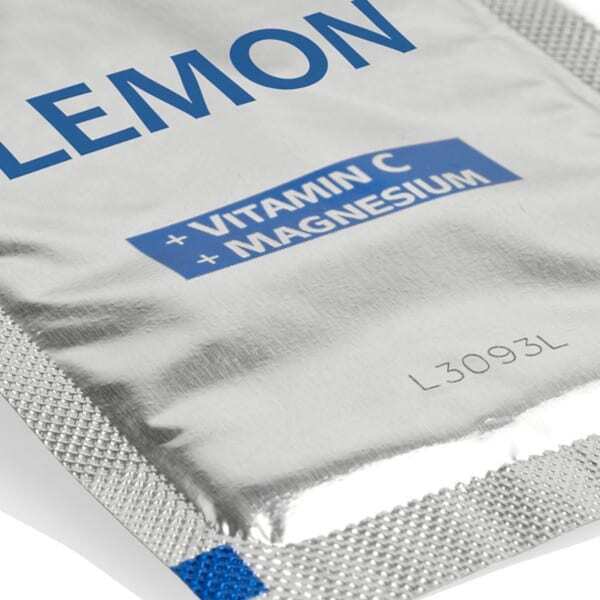

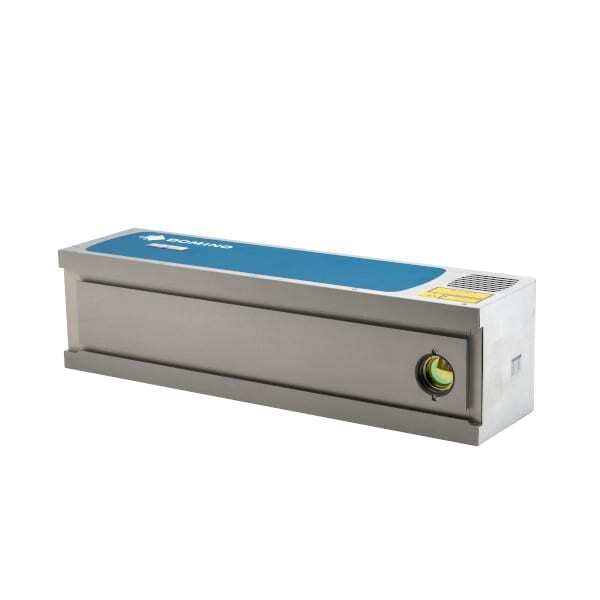

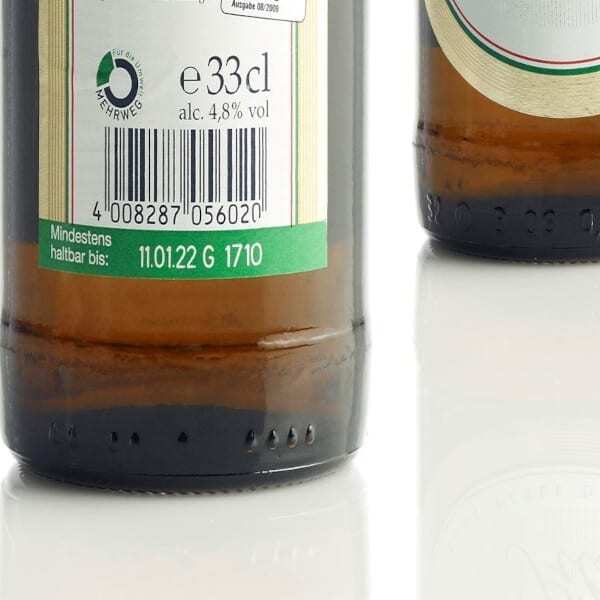

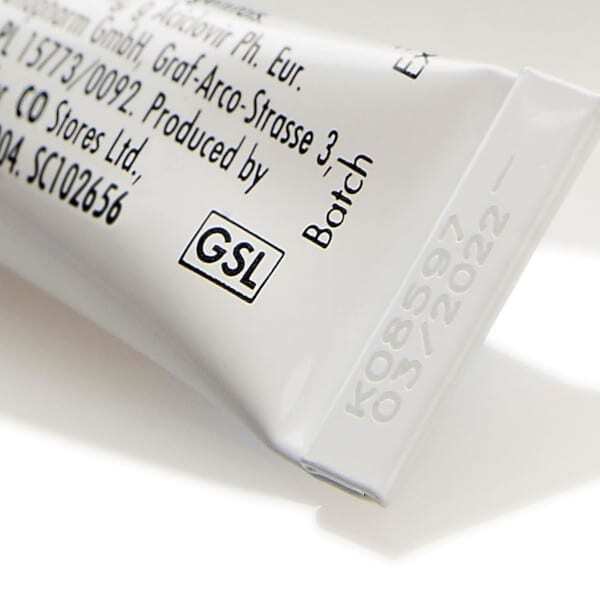

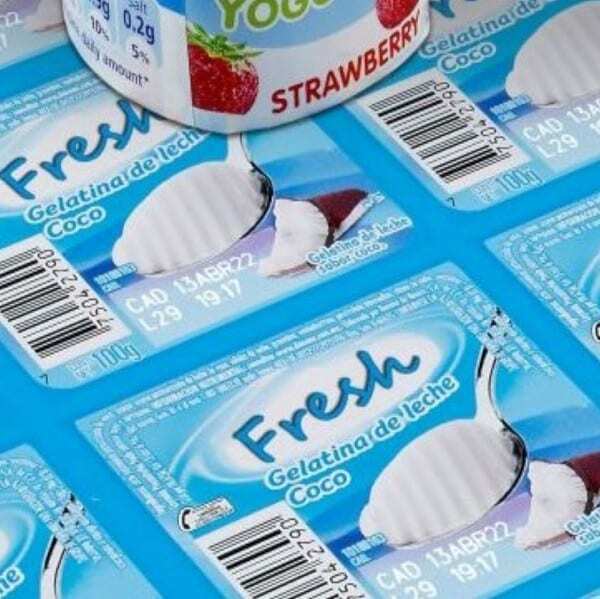

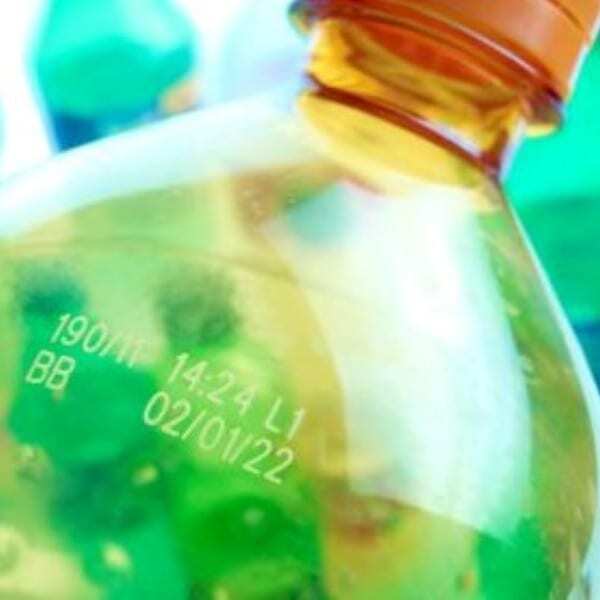

Il marcatore laser Domino D310 è il laser vettoriale CO2 più piccolo e leggero della sua categoria per la codifica ad alta velocità su alluminio, carta, cartone, vetro, PET e altri materiali plastici.
Domino D310 è adatto per la codifica laser di immagini grafiche, codici a barre, codici 2D, come QR Code e Datamatrix, può realizzare un numero illimitato di righe di testo con qualsiasi orientamento (Caratteri multilingua incluso Unicode).
Domino D310 soddisfa i requisiti attuali e futuri per la più ampia gamma di applicazioni di codifica ad alta leggibilità, ed è conforme alle legislazione in ambito di tracciabilità.
Installazione versatile: la testa di scansione di Domino D310 può essere posizionata da 0° a 90°. Inoltre, il grado di protezione IP55 rende il marcatore laser Domino D310 particolarmente adatto per l’utilizzo in ambienti difficili (di serie solo per il modello D310e).
Perché scegliere il marcatore laser Domino D310
Facile da installare anche su linee già operative, grazie anche alle guide di montaggio lunghe quanto il carter.
Il marcatore laser Domino D310 non utilizza fluidi o materiali di consumo, e il suo sistema di raffreddamento di nuova concezione permette bassi consumi energetici.

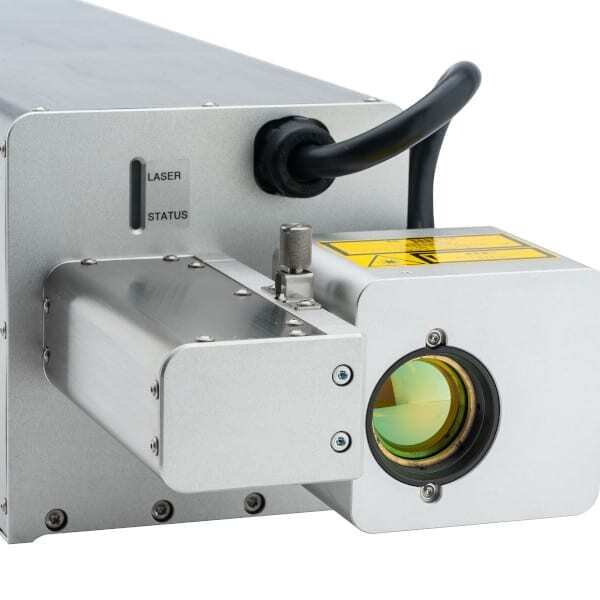

Testa laser e controller integrato nella testa di scansione. Lente a filo del carter permette l’utilizzo anche in spazi estremamente ridotti.

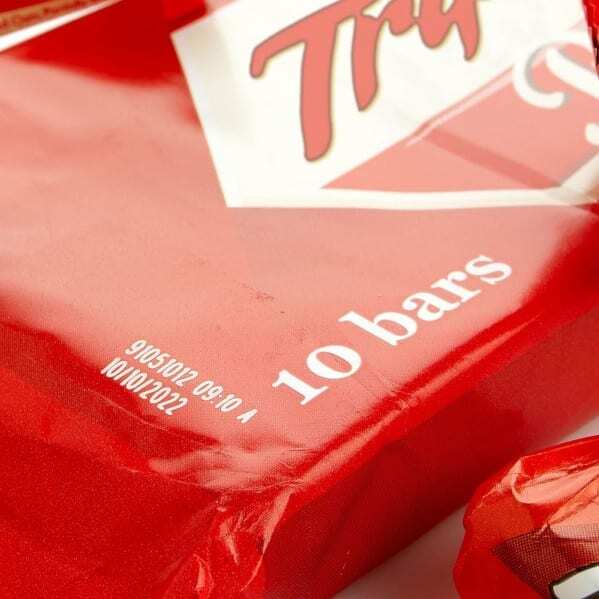

Marcatura laser per il food & beverage: cosa bisogna sapere
Perché utilizzare un marcatore laser per la codifica dei vostri prodotti

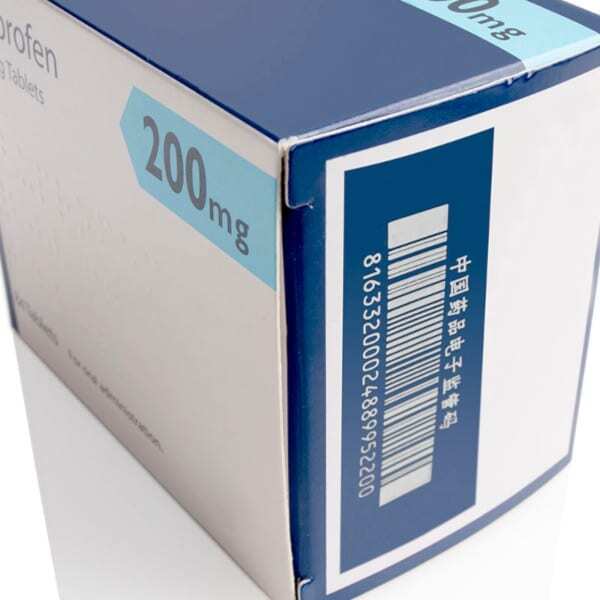

Dal settore alimentare fino a quello farmaceutico, la marcatura laser spesso è la scelta migliore per garantire una codifica sicura, veloce, efficiente e per garantire la tracciabilità completa dei prodotti.
Scopri tutto quello che c’è da sapere.
Informazioni Tecniche
| D310 | D310e | |
|---|---|---|
| Caratteri al secondo * | 1.000 | 1.000 |
| Velocità di linea * | 350 m/min | 350 m/min |
| Numero di linee di testo * | illimitate | illimitate |
| Caratteri | Multilingua incluso Unicode | Multilingua incluso Unicode |
| Campo di marcatura (mm) | 58×58 – 68×68 – 84×84 – 102×102 – 136×136 – 180×180 | 58×58 – 68×68 – 84×84 – 102×102 – 136×136 – 180×180 |
| Tipo di tubo laser | Nero – Rosso – Blu | Nero – Rosso – Blu |
| Potenza Laser | 30 W – 25 W – 20 W | 30 W – 25 W – 20 W |
| Lunghezza d’onda laser | 10.6 μm – 10.2 μm – 9.3 μm | 10.6 μm – 10.2 μm – 9.3 μm |
| F-theta opzioni lente (mm) | Lunghezza focale = 80 – 100 – 120 – 150 – 200 – 250 | Lunghezza focale = 80 – 100 – 120 – 150 – 200 – 250 |
| Classe Laser | Classe 4 | Classe 4 |
| Raggio di Puntamento integrato | No | Sì** |
| Opzione Assiale | No | Sì** |
| Corpo Laser | Acciaio inox e alluminio anodizzato | Acciaio inox e alluminio anodizzato |
| Pesi e dimensioni | 21kg – 170x170x650 mm | 25kg – 200x180x800 mm |
| Caratteristiche elettriche | 100-230V 50-60Hz (testato a 85-265VAC 47-63Hz) | 100-230V 50-60Hz (testato a 85-265VAC 47-63Hz) |
| Consumo di energia (max) | 1000VA | 1000VA |
| Sistema laser | Standard (fan cooled) | IP55 (raffreddamento ad aria compressa) |
| Temperatura di esercizio | 5-45°C | 5-45°C |
| Umidità relativa di esercizi | Max. 90% RH, senza condensa | Max. 90% RH, senza condensa |

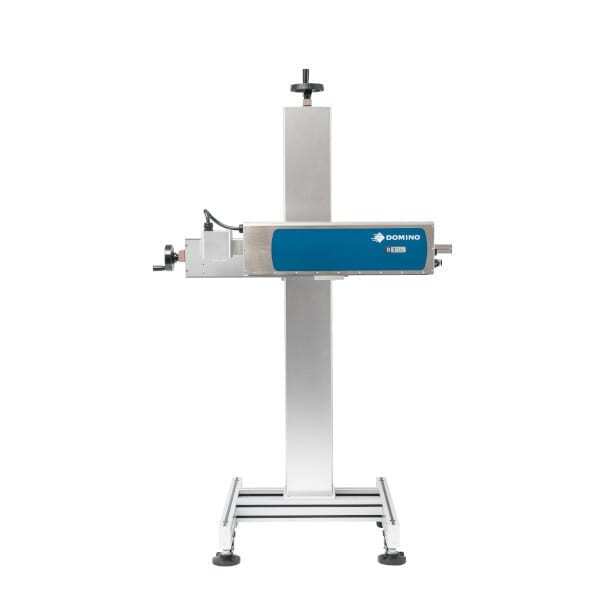

| Optional | Arresto di emergenza, semaforo, supporto laser, aspiratore fumi, protezioni |
Arresto di emergenza, semaforo, supporto laser, aspiratore fumi, protezioni |

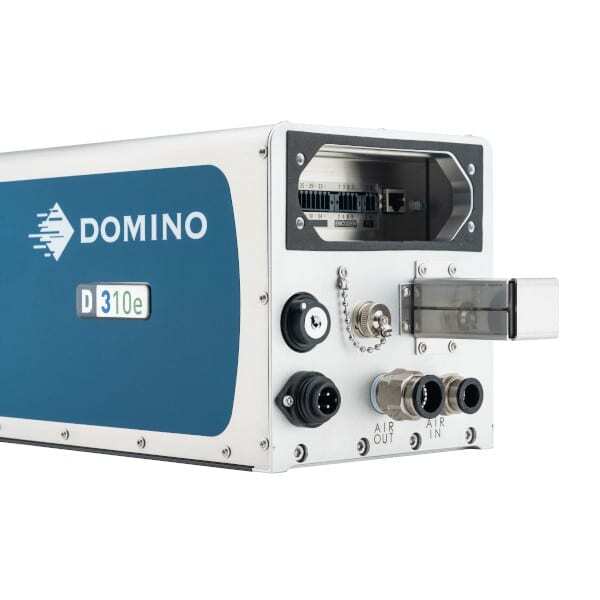

| Ingressi di rilevazione prodotto | Sensore NPN / PNP / 24V | Sensore NPN / PNP / 24V |
| Rilevazione di velocità prodotto | Encoder differenziale / NPN / PNP | Encoder differenziale / NPN / PNP |
| Segnale in ingresso | Laser start / mark control / mark on / ingresso programmabile / ingresso utente | Laser start / mark control / mark on / ingresso programmabile / ingresso utente |
| Segnale in uscita | Laser Ready/Busy; controllo dell’aspiratore fumi; user output; beacon | Laser Ready/Busy; controllo dell’aspiratore fumi e dell’aria compressa; user output; beacon |
| Interfaccia | Ethernet – 1 x RJ45 | Ethernet – 1 x RJ45 |
| Interfaccia Utente opzionale | ControlPanel touch screen 10″ (IP65) – Windows 10 PC/HM | ControlPanel touch screen 10″ (IP65) – Windows 10 PC/HM |
| Lingua interfaccia utente | Inglese, Italiano (Selezionabile dall’operatore) | Inglese, Italiano (Selezionabile dall’operatore) |
| Sistema Operativo | Laser: Linux | Interfaccia Utente: basata su Windows 10 | Laser: Linux | Interfaccia Utente: basata su Windows 10 |
| Software interfaccia Utente | LM Editor QS Quick Step | LM Editor QS Quick Step |
* Caratteri al secondo e velocità della linea di produzione dipendono dalla superficie del materiale e dal contenuto della codifica
** Fascio di puntamento non disponibile con obiettivi da 80 mm e 100 mm
Grande flessibilità anche in piccoli spazi
I nuovi marcatori laser Serie D sono flessibili a 360°. La nuova testa di scansione i-Tech ha dimensioni ridotte ed è completamente regolabile, permettendo ai laser Serie D di poter essere installati negli spazi più ristretti. Una nuova versione IP65 permette una straordinaria protezione per le installazioni negli ambienti più difficili. Con una connettività estremamente flessibile e una facile interfaccia utente, oggi la Serie D è controllabile da qualsiasi postazione, anche remota.
Un’ampia gamma di applicazioni
I marcatori laser Serie D possono realizzare una marcatura laser con un numero illimitato di linee di testo con qualsiasi orientamento, con un’ampia scelta di font e di dimensione. Sono particolarmente adatti a realizzare immagini grafiche, codici a barre e codici 2D, come Datamatrix e QR Code. Tutto viene marcato in maniera indelebile su di una vastissima gamma di materiali diversi e in linee di produzione ad alta velocità.
Una maggiore flessibilità semplifica l’integrazione

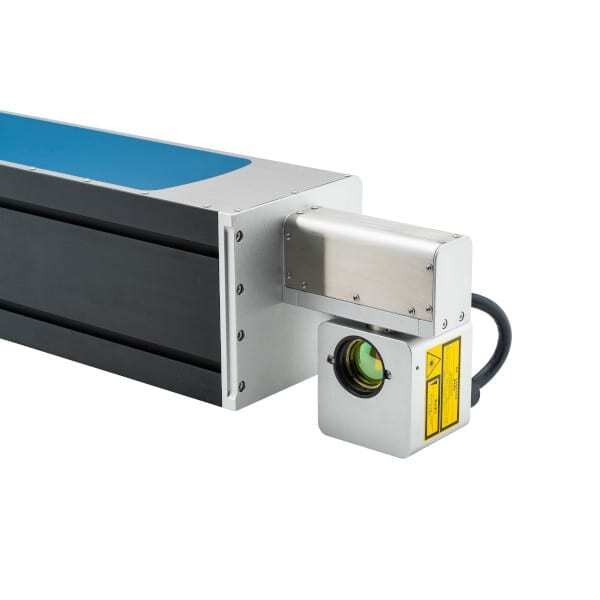

Il potersi adattare ad ogni applicazione è molto importante, così l’abbiamo creato piccolo. Abbiamo anche separato i componenti in modo da creare un design modulare. I laser Serie D sono molto facili da installare e si adattano con grande semplicità alle vostre linee di produzione. Facile da installare: binari di montaggio integrati per tutta la lunghezza dell’unità e dimensioni ridotte rendono l’installazione della Serie D facile e sicura. Il segreto della flessibilità della Serie D è nelle ridotte dimensioni della testa laser i-Tech che è collegata al tubo laser per mezzo di un supporto multiposizione. La testa può essere ruotata a passi di 90 gradi per ottenere numerose varianti. Grazie alle sue ridotte dimensioni può essere installata dove la maggior parte dei laser non trova posto.
Maggiore convenienza, meno spreco di tempo

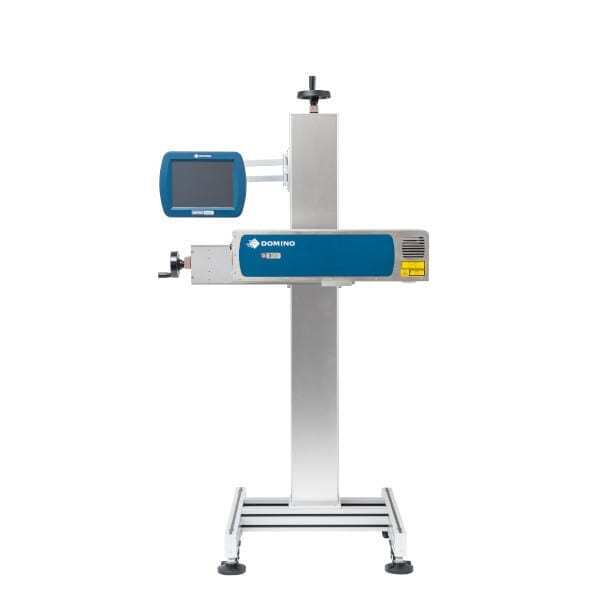

L’operatore può controllare il marcatore sia attraverso l’intuitivo pannello di controllo Touch Panel, sia attraverso l’interfaccia web da qualsiasi PC industriale. Per ottenere il massimo della flessibilità, la Serie D può anche essere controllata dall’interfaccia della vostra linea di produzione.
Facile da usare
Una volta effettuato il log-in al sistema, il set up è molto veloce. La creazione e la variazione di messaggi con marcatura laser vengono aggiornati istantaneamente nel sistema. I dati di produzione possono essere caricati o scaricati direttamente dal pannello di controllo attraverso un dispositivo USB o via rete Ethernet. Una maggiore protezione aumenta l’affidabilità. La brillante progettazione garantisce prestazioni elevate e affidabilità per tutti i componenti della Serie D, rendendola una scelta sicura per qualsiasi ambiente produttivo.
Costruito per durare
Una versione opzionale IP65 aggiunge protezione ai laser senza influire sulle dimensioni complessive. Il telaio in alluminio e acciaio inox garantisce prestazioni durature negli ambienti industriali più ostili. Velocità senza compromessi: la tecnologia i-Tech RapidScan aumenta la velocità di marcatura laser del 20% rendendo la Serie D la soluzione ottimale per linee ad alta velocità. L’i-Tech RapidScan migliora la marcatura di codici complessi anche su materiali difficili.
Protezione, Sicurezza, Pulizia
L’opzione Pharma assicura una dettagliata reportistica su ogni modifica e sugli accessi riservati con password in ottemperanza ai requisiti 21-CFR part 11 e GAMP. L’opzione può essere fornita e installata con un pacchetto di validazione per garantire che i sistemi siano testati e provati secondo gli standard più rigidi. I laser Serie D sono anche compatibili con le soluzioni industriali Codentify® utilizzate dall’industria per realizzare un codice unico a 12 cifre diffuso in moltissime applicazioni di autenticazione e certificazione fiscale del prodotto. In qualsiasi installazione laser è importante valutare l’estrazione dei fumi

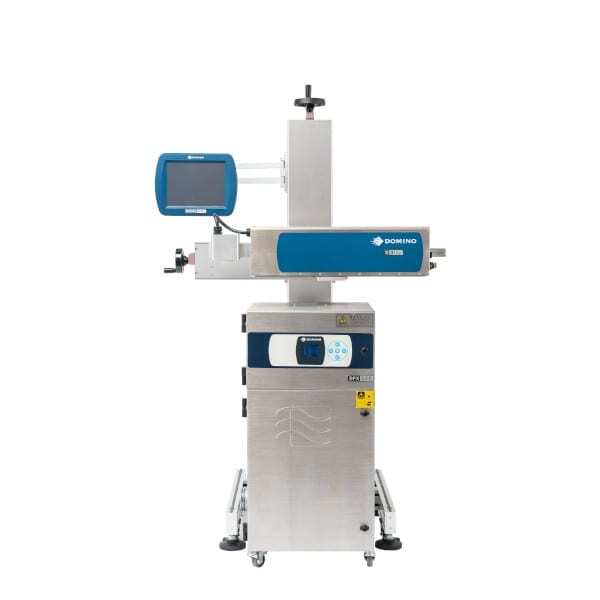

e dei particolati per mantenere un ambiente di lavoro sicuro e pulito. La gamma di estrattori di fumo Domino DPX si integra perfettamente con la Serie D offrendo una soluzione completa, semplice ed efficiente.
