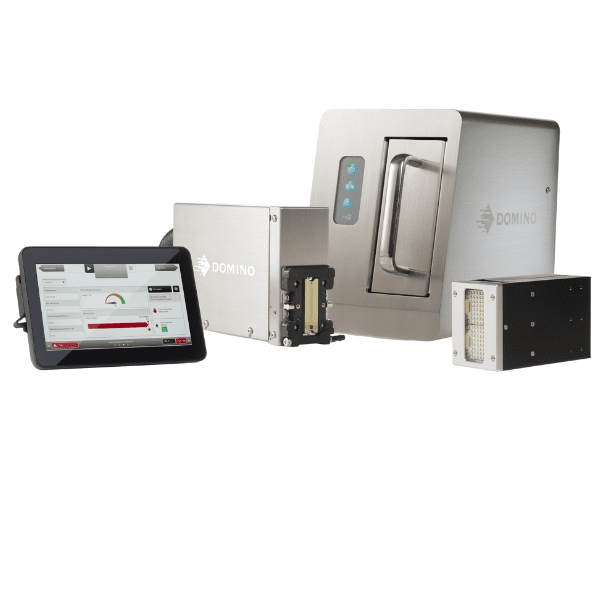

Domino Cx150i Marcatore inkjet a grande carattere


Massima qualità nella stampa ad alta risoluzione su superfici non porose

Domino Cx150i è un marcatore inkjet ad alta risoluzione progettato per garantire una qualità di stampa elevata e costante su superfici non porose, valorizzando l’aspetto del prodotto e del brand direttamente sull’imballo.

Grazie a un’ampia gamma di opzioni di connettività, il sistema si integra facilmente su linee di produzione esistenti ed è predisposto per ambienti Industry 4.0, con collegamenti semplici a sistemi ERP e MES e ai principali software di automazione della codifica.

L’interfaccia touchscreen QuickStep rende le operazioni intuitive: le impostazioni possono essere modificate rapidamente e nuovi layout di stampa possono essere creati con facilità, riducendo i tempi di configurazione e semplificando il lavoro degli operatori.

Grazie alla disponibilità di inchiostri UV o a base olio, il sistema si adatta a diverse applicazioni: dalla stampa su superfici non porose alla marcatura diretta su cartone e imballi secondari, eliminando la necessità di etichette.

Perché scegliere il marcatore inkjet a grande carattere Domino Cx150i

icona qualità di stampaStampa ad alta risoluzione fino a 600 dpi in orizzontale, con elevata precisione e coerenza del codice anche su grandi superfici.

icona raggiungimento obbiettiviVelocità fino a 200 m/min a 100 dpi, con prestazioni scalabili in funzione della risoluzione selezionata.

icona rispetto ambienteIl marcatore inkjet Domino Cx150i utilizza inchiostri UV ad alto contrasto forniti in sacche flessibili da 500 ml a basso spreco, con polimerizzazione efficiente tramite lampade UV LED e ridotto impatto ambientale.

Tipologie di codifica e inchiostri: cosa bisogna sapere


test inchiostri i-Pulse domino serie ax

Miglior qualità di stampa con minor spreco di inchiostro

I marcatori industriali Cxù sono stati ottimizzati per ottenere una riduzione dell’utilizzo di inchiostro del 33%, rispetto ai sistemi di stampa per imballi secondari Domino della precedente generazione, per la stampa di codici a barre a 200dpi.

codifica domino cx350i stampa diretta su scatole

Informazioni Tecniche

Base inchiostro
Base inchiostro Cx1-Inkbase | Base inchiostro Cx150i
Descrizione Base inchiostro Cx150i
Dimensioni Larghezza 167,0 mm / Profondità 276,1 mm / Altezza 230,5 mm / Peso 7,3 kg (non inclusi: vite, pulsante di accensione, chiusura, copertura del connettore, staffa)
Serbatoio interno inchiostro 50ml
Alimentazione elettrica Input 100-240Vac, 50-60Hz, 2A
Connettore di alimentazione elettrica Jack di alimentazione DC da 6 mm da alimentatore esterno tipo “brick” (in dotazione)
Opzioni di connessione esterne 1 × ingresso di alimentazione 24 Vdc, 1 × ingresso encoder, 3 × connettori I/O, 2 × USB (tipo A), 2 × RJ-45, 2 × IX

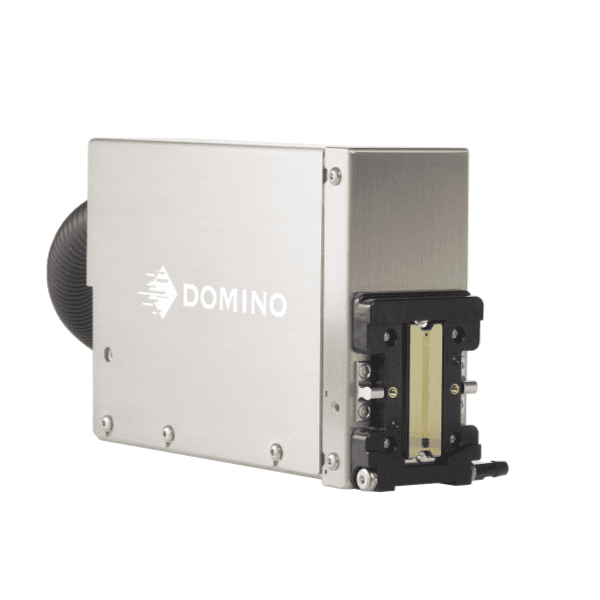

Testa di stampa
Cx1-PH 32 Cx1-PH 65
Descrizione Testa di stampa Cx150i da 32,5 mm Testa di stampa Cx150i da 65,0 mm
Conduit length options 1.5m and 3.0m 1.5m and 3.0m
Dimensioni Larghezza 61,0 mm / Profondità 222,6 mm / Altezza 136,4 mm / Peso 1,92 kg Larghezza 61,0 mm / Profondità 233,8 mm / Altezza 136,4 mm / Peso 2,05 kg
Altezza massima di stampa 32.5mm 65.0mm
Risoluzione verticale 300dpi 150dpi
Risoluzione orizzontale fino a 600dpi fino a 600dpi
Distanza dal fondo dell’ugello 23.3mm 32.7mm
TouchPanel
Interfaccia utente Interfaccia touchscreen da 7″ o 10″ con software QuickStep
Dimensioni 7″ Larghezza 182 mm / Profondità 37 mm / Altezza 121 mm / Peso 0,8 kg
10″ Larghezza 256 mm / Profondità 37 mm / Altezza 166 mm / Peso 1,2 kg
Specifiche di sistema
Temperatura di esercizio 5-40°C
Umidità relativa di esercizio 10–90% RH (senza condensa, incremento massimo di 10 °C all’ora)
Finitura Acciaio inossidabile spazzolato
Protezione IP4X
Comunicazione Ethernet / protocollo Dynamark, EDC (seriale, TCP, USB), Domino Coding Automation
Velocità di stampa max. 200m/min. a 100dpi, 100m/min. a 200dpi, 70m/min. a 300dpi, 47m/min. a 450dpi, 35m/min. a 600dpi
Inchiostri* Inchiostri UV ad alto contrasto forniti in sacche flessibili a basso spreco da 500 ml.

Inchiostro a BASE OLIO vegetale ad alto contrasto, fornito in una busta flessibile da 500 ml a basso impatto ambientale.

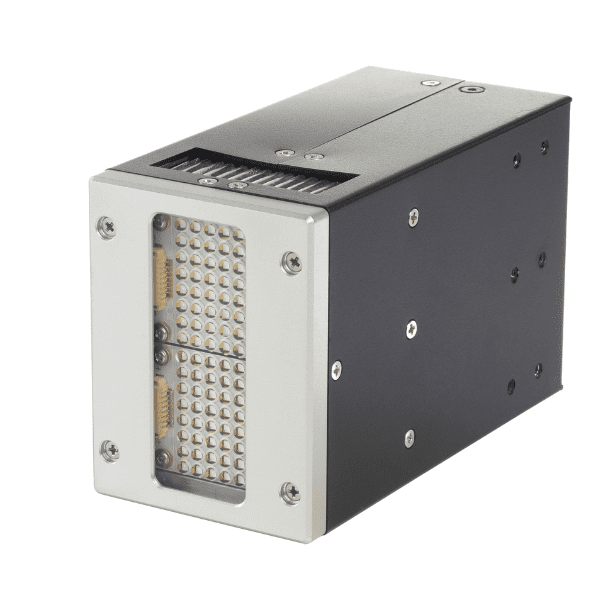

Specifiche consigliate della lampada UV Lampada UV da 395 nm con un’intensità di 8–12 W/cm² su 20 mm di movimento e a una distanza di 5 mm, in grado di garantire una polimerizzazione efficace fino a una velocità lineare di 70 m/min.**

* Questo prodotto è dotato di un sistema di gestione della qualità che ne consente il funzionamento esclusivamente con componenti elettronici Domino e utilizza misure di sicurezza dinamiche per impedire l’uso di componenti non Domino. Periodicamente Domino rilascerà aggiornamenti dei componenti elettronici per mantenere l’efficacia del sistema di gestione della qualità.

** Le prestazioni della polimerizzazione UV dipendono da numerose variabili; è pertanto sempre necessario effettuare test per valutare le prestazioni in una specifica applicazione.

specifiche tecniche cx150i
