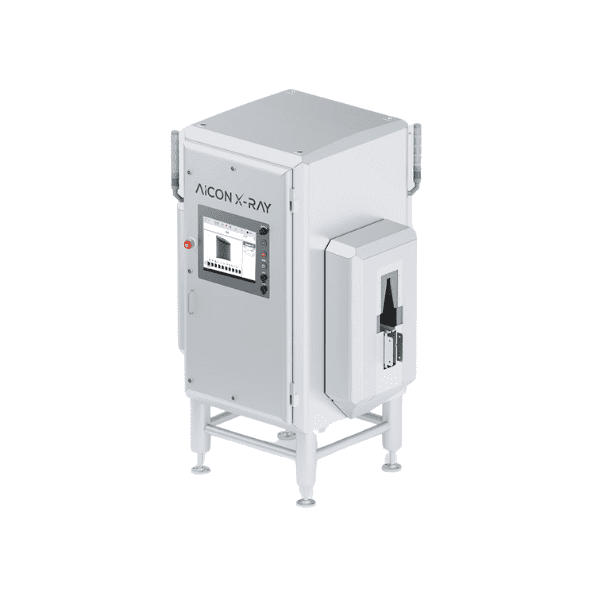

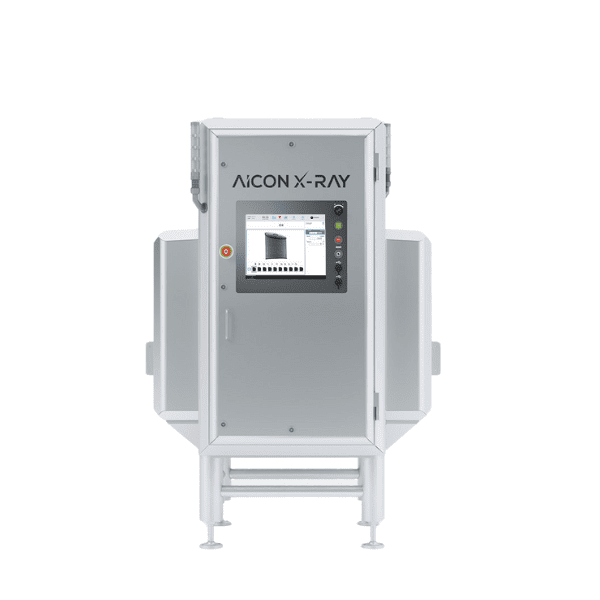

Aicon Side Scan Sistema a Raggi X


Sistema a raggi x per l’ispezione di imballaggi verticali

Perché scegliere il sistema a raggi x Aicon Side Scan

icona ispezione beverageRilevazione completa in confezioni verticali
La scansione laterale a uno o più raggi x permette di ispezionare efficacemente le zone difficili da controllare con sistemi tradizionali, come il fondo e le pareti del contenitore, migliorando la sicurezza del prodotto finito.

icona raggiungimento obbiettiviMassima flessibilità di configurazione
Le versioni 1-View, 2-View, 4-View e 4-BV del sistema di ispezione a raggi x Aicon Side Scan coprono tutte le esigenze produttive, dal controllo base all’ispezione a 360° per imballaggi complessi o di grandi dimensioni, mantenendo un’elevata produttività di linea.

icona interconnessioniPrecisione e integrazione industriale
L’elaborazione dati ad alta velocità e la compatibilità con EtherNet/IP, PROFINET, EtherCAT e OPC UA consentono una perfetta integrazione con i sistemi MES/ERP, garantendo tracciabilità, stabilità operativa e facilità di gestione.

Sistemi a Raggi X per l’ispezione e controllo: cosa bisogna sapere

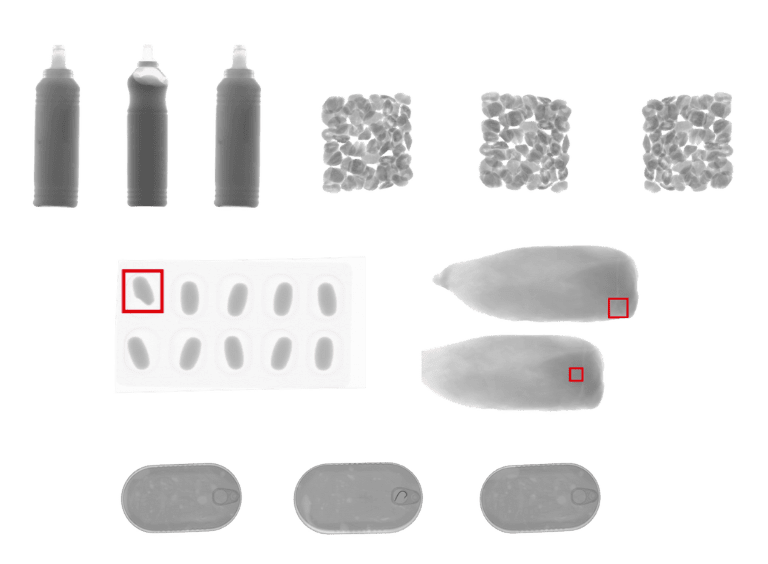

esempio di ispezione raggi x prodotti alimentari - farmaceutici packaging

Brand Protection per il settore alimentare

Come sanno bene le aziende del settore alimentare, la brand protection  è sempre più importante. Non solo in consumatori sono sempre più attenti nelle loro scelte di acquisto, ma anche i controlli sono sempre più rigorosi.

E nimax, grazie ai suoi sistemi di ispezione e controllo qualità alimentare è in grado di aiutarvi a migliorare la vostra brand protection.

sistemi di ispezione e controllo nimax brand protection settore alimentare

Informazioni Tecniche

Prestazioni ≤ 60.000 pcs/h
Campo di rilevamento 360mm x 150mm (WxS)
Risoluzione del rilevatore 35-160 kV /l.0-8.0 mA, max. 500 W
Direzione del fascio Orizzontale, diagonale
Emissione di raggi x µSv/h, il prodotto è conforme ai requisiti previsti dalla normativa UE
Ambiente di lavoro Temperatura: 0 – 45° C, umidità: 30 – 95% non condensata
Metodo di raffreddamento Sistema di raffreddamento ad aria secca
Metodo di raffreddamento Sistema di raffreddamento ad aria secca / Raffreddamento ad acqua
Grado di protezione IP65 (opzionalmente IP69K)
Materiale della struttura Acciaio inox sabbiato l.4301 {AISI 304)
Sistema operativo Windows 10 Enterprise
Software AiSoft
Memoria programmi prodotto 1000
Spazio su disco 500 GB espandibile
Interfacce di comunicazione Scheda Ethernet 70/700/7000 mbps, USB 3.0
Fabbisogno d’aria Min. 6 bar per gli espulsori pneumatici
Alimentazione Trifase, 400 VCA +/-10%, protezione 25 A
Numero di fasci di scansione 1
Dimensioni 1393mm x 1410mm x 1878mm (LxBxH)
Display Display TFT LCD touchscreen da 17″
Numero di fasci di scansione 1
Dimensioni 1485mm x 1410mm x 1978 mm (LxBxH)
Display Display TFT LCD touchscreen da 17″
Numero di fasci di scansione 4
Dimensioni 3918mm x 1585mm  x2417mm (LxBxH)
Display Display TFT LCD touchscreen da 19″
Numero di fasci di scansione 4
Dimensioni 2586mm x 1590mmx 2254mm ( (LxBxH)
Display Display TFT LCD touchscreen da 19″
