Sistema di visione Domino R350


Domino R350 è il sistema di visione integrato che vi permette di avere tutti i vantaggi di un unico fornitore.

Il sistema di visione Domino R350 potenzia il controllo qualità assicurando la leggibilità di tutti i codici.

Grazie a Domino R350 potrete abbattere gli scarti e i costi segnalando eventuali problemi o errori di codifica in tempo reale, potrete anche evitare le sanzioni in cui rischiereste di incorrere per la mancata conformità alle normative e alle linee guida della GDO.

Oltre ad evitare i potenziali costi associati a richiami di lotti di produzioni e i danni all’immagine del brand che ne potrebbero devirare, con il sistema di visione artificiale Domino 350 eliminerete le costose (e poco affidabili) ispezioni manuali.

Perché scegliere il sistema di visione Domino R350

Icona_specifiche_tecniche_certificazioneOttimizzato per soddisfare le linee guida e le migliori pratiche del vostro settore di riferimento.

Icona_specifiche_tecniche_accessibilitaProgettato per consentire l’aggiunta di molteplici funzionalità tramite un semplice aggiornamento del software.

Icona_specifiche_tecniche_consigliatoFacile da installare, utilizzare e da integrare sulla linea di produzione.

Eliminare gli errori di codifica grazie ai sistemi di visione


Gli errori di codifica e marcatura sono frequenti su una linea di produzione, ma è possibile prevenirli grazie ai sistemi di visione per il controllo qualità della codifica.

gamma sistemi di visione

Un errore nella codifica può portare a multe salate, costosi richiami di prodotti e soprattutto a un danno all’immagine dell’azienda, che potrebbe risultare molto più costoso sul lungo periodo di qualsiasi multa o ritiro.

Nel food and beverage le aziende devono confrontarsi con linee di produzione ad alta velocità, un enorme numero di prodotti e con ambienti di produzione ostili, molto umidi e con un grande presenza di acqua, zuccheri e liquidi. Per questo motivo dotarsi di sistemi di visione e controllo acquista un’importanza fondamentale.

Informazioni Tecniche e Varianti

Serie R350
Strumenti di
ispezione del codice
• Presenza Codice
• Posizione Codice
• Conteggio Caratteri
• Controllo MRC (Verifica leggibilità codice)
Velocità Dipendente dall’applicazione
Input 1 x Camera trigger, 2 x Programmabili
Output 4 x Output programmabili
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Requisiti elettrici 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioni 120 mm x 124 mm x 47 mm
Interfaccia utente VGA + USB
Opzionali • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel
• Sistema di tracking scarto ad alta velocità: LInK

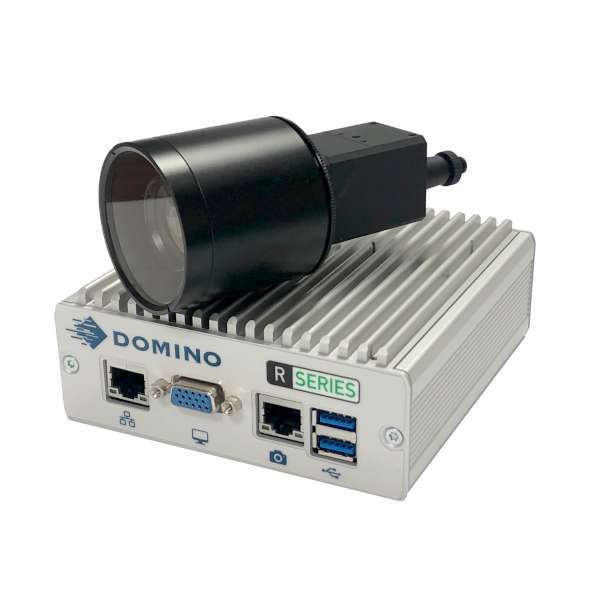

Camera GE-1920IP
Risoluzione 1920 x 1080
Max Frame Rate 52 FPS
Campo visivo 106 mm x 66 mm @ 150 mm
Distanza di lavoro 150 mm
Illuminatore Non integrato / Necessaria sorgente esterna
Dimensione minima codice a barre 1D Nominale 0.16 mm (larghezza minima barra)
Dimensione minima codice a barre 2D 0.30 mm/cella (dimensione minima modulo)
Dimensione minima OCR 1.38 mm (dimensione minima altezza carattere)
Dimensioni 29 mm x 29 mm x 45 mm più lenti
Grado di protezione IP67
R-350-cpq-GR6 specifiche tecniche
Serie R350
Strumenti di
ispezione del codice
• Presenza Codice
• Posizione Codice
• Conteggio Caratteri
• Controllo MRC (Verifica leggibilità)
Velocità Dipendente dall’applicazione
Input 1 x Camera trigger, 2 x Programmabili
Output 4 x Output programmabili
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Requisiti elettrici 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioni 120 mm x 124 mm x 47 mm
Interfaccia utente VGA + USB
Opzionali • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel
• Sistema di tracking scarto ad alta velocità: LInK
Camera GE-2448IP
Risoluzione 2448 x 2048
Max Frame Rate 24 FPS
Campo visivo 106 mm x 66 mm @ 150 mm
Distanza di lavoro 150 mm
Illuminatore Non integrato / Necessaria sorgente esterna
Dimensione minima codice a barre 1D Nominale 0.16 mm (larghezza minima barra)
Dimensione minima codice a barre 2D 0.30 mm/cella (dimensione minima modulo)
Dimensione minima OCR 1.38 mm (dimensione minima altezza carattere)
Dimensioni 29 mm x 29 mm x 45 mm più lenti
Grado di protezione IP67

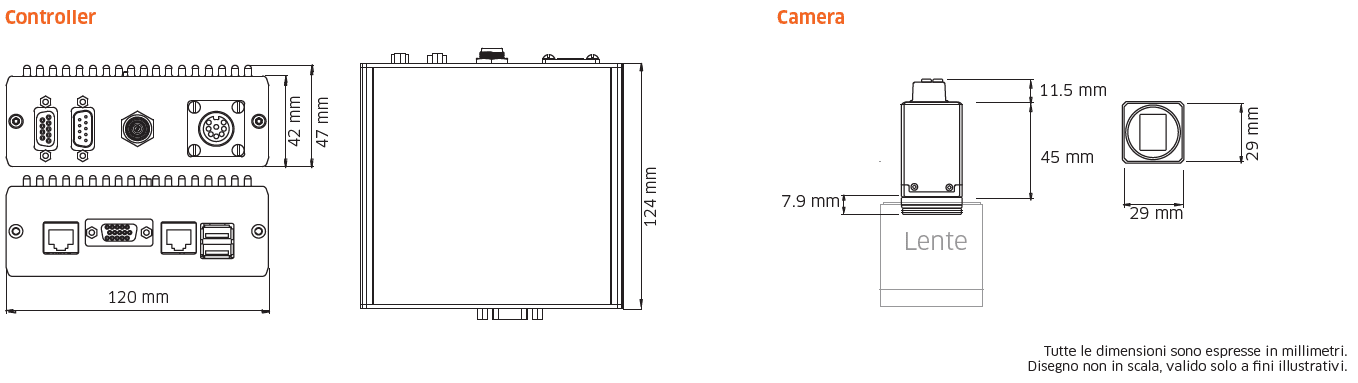

R350-cpq-2448IP specifiche tecniche
Serie R350
Strumenti di
ispezione del codice
• Presenza Codice
• Posizione Codice
• Conteggio Caratteri
• Controllo MRC (Verifica leggibilità codice)
Velocità Dipendente dall’applicazione
Input 1 x Camera trigger, 2 x Programmabili
Output 4 x Output programmabili
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Requisiti elettrici 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioni 120 mm x 124 mm x 47 mm
Interfaccia utente VGA + USB
Opzionali • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel
• Sistema di tracking scarto ad alta velocità: LInK

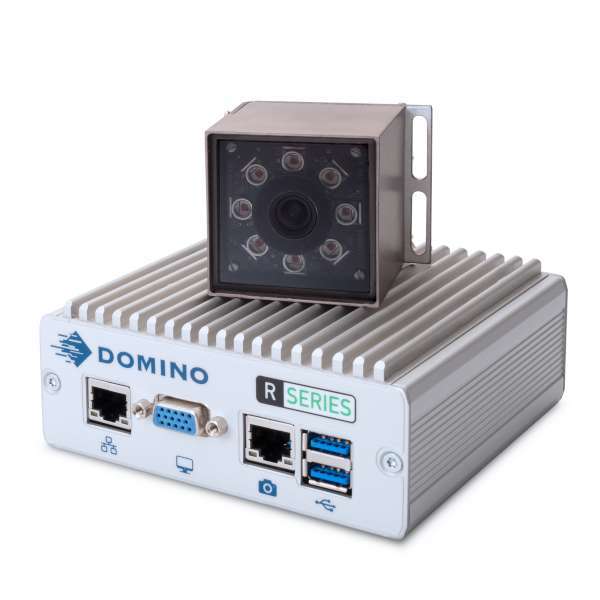

GR2X-PS-630P
Risoluzione 1280 x 1024
Max Frame Rate 50 FPS
Campo visivo 70 mm x 55 mm
Distanza di lavoro 50 mm
Illuminatore Integrato a scelta:
• LED Rosso 630 nm polarizzato
• LED Bianco polarizzato
Dimensione minima codice a barre 1D 0.16 mm (larghezza minima barra)
Dimensione minima codice a barre 2D 0.30 mm/cella (dimensione minima modulo)
Dimensione minima OCR 1.38 mm (dimensione minima altezza carattere)
Dimensioni 50 mm x 50 mm x 47 mm
Grado di protezione IP65 (Certificazione in fase di validazione)

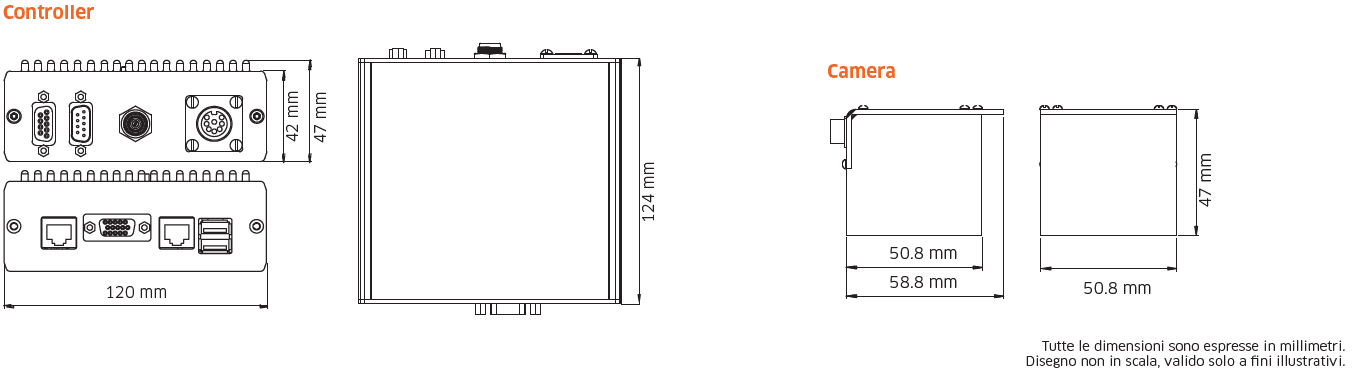

R350-cpq-GR2 specifiche tecniche
Serie R350
Strumenti di
ispezione del codice
• Presenza Codice
• Posizione Codice
• Conteggio Caratteri
• Controllo MRC (Verifica leggibilità codice)
Velocità Dipendente dall’applicazione
Input 1 x Camera trigger, 2 x Programmabili
Output 4 x Output programmabili
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Requisiti elettrici 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioni 120 mm x 124 mm x 47 mm
Interfaccia utente VGA + USB
Opzionali • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel
• Sistema di tracking scarto ad alta velocità: LInK

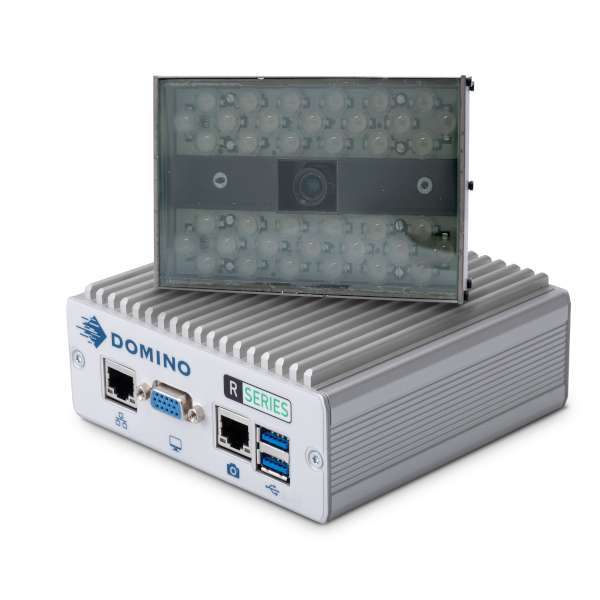

GR6-PS-630P
Risoluzione 1280 x 1024
Max Frame Rate 50 FPS
Campo visivo 112 mm x 88 mm
Distanza di lavoro 76 mm
Illuminatore Integrato: LED 630 nm polarizzato
Dimensione minima codice a barre 1D 0.3 mm (larghezza minima barra)
Dimensione minima codice a barre 2D 0.46 mm/cella (dimensione minima modulo)
Dimensione minima OCR 2.27 mm (dimensione minima altezza carattere)
Dimensioni 121 mm x 76 mm x 52 mm
Grado di protezione IP65 (Certificazione in fase di validazione)

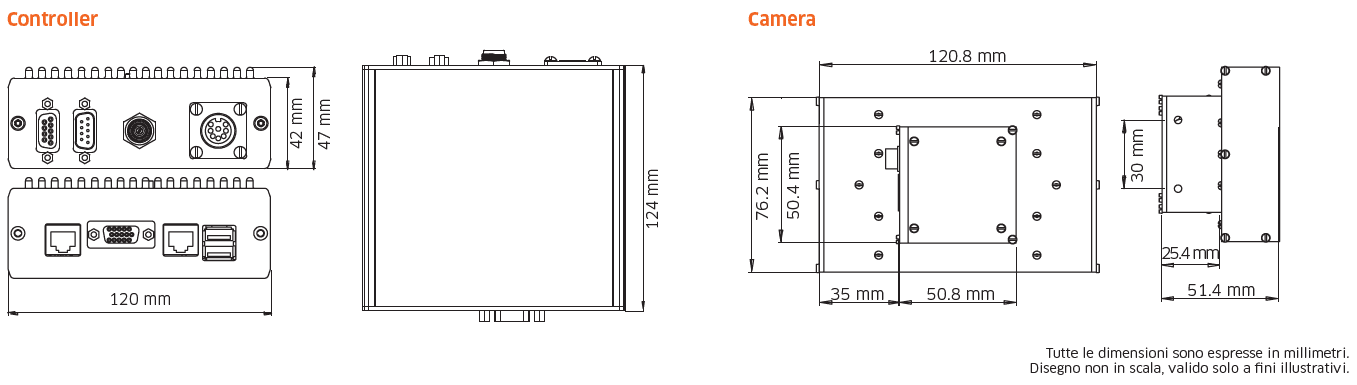

R-350-cpq-GR6 specifiche tecniche
