Sistema di visione Domino R150
Il sistema di visione Domino R150 è la miglior soluzione per l’ispezione e il controllo qualità della codifica e marcatura
Il sistema di visione Domino R150 permette di verificare la presenza, la posizione, la leggibilità e il contenuto della codifica presente sui vostri prodotti.
Oltre ad essere una soluzione estremamente più affidabile rispetto ad un ispezione manuale o del controllo a campione, Domino R150 riduce al minimo gli scarti dei prodotti e il richiamo di lotti causati da errori nella codifica.
Con il sistema di visione Domino R150 e i sistemi di codifica e marcatura Domino inoltre, avrete un unico fornitore per tutti i vostri sistemi di marcatura industriale, permettendovi di risparmiare tempo e denaro sulla vostra linea di produzione.
Perché scegliere il sistema di visione Domino R150
Ottimizzato sulle caratteristiche e sui font dei marcatori Domino, il sistema di visione Domino R150 fornisce ottime prestazioni anche con marcatori di terze parti.
Estremamente veloce da installare, necessita di pochi cm di spazio e il software evoluto permette un’integrazione fluida.
Velocità standard fino a 60.000 p/h (dipendente dall’applicazione).
Eliminare gli errori di codifica grazie ai sistemi di visione
Gli errori di codifica e marcatura sono frequenti su una linea di produzione, ma è possibile prevenirli grazie ai sistemi di visione per il controllo qualità della codifica.
Un errore nella codifica può portare a multe salate, costosi richiami di prodotti e soprattutto a un danno all’immagine dell’azienda, che potrebbe risultare molto più costoso sul lungo periodo di qualsiasi multa o ritiro.
Nel food and beverage le aziende devono confrontarsi con linee di produzione ad alta velocità, un enorme numero di prodotti e con ambienti di produzione ostili, molto umidi e con un grande presenza di acqua, zuccheri e liquidi. Per questo motivo dotarsi di sistemi di visione e controllo acquista un’importanza fondamentale.
Informazioni Tecniche e Varianti
| Serie R150 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

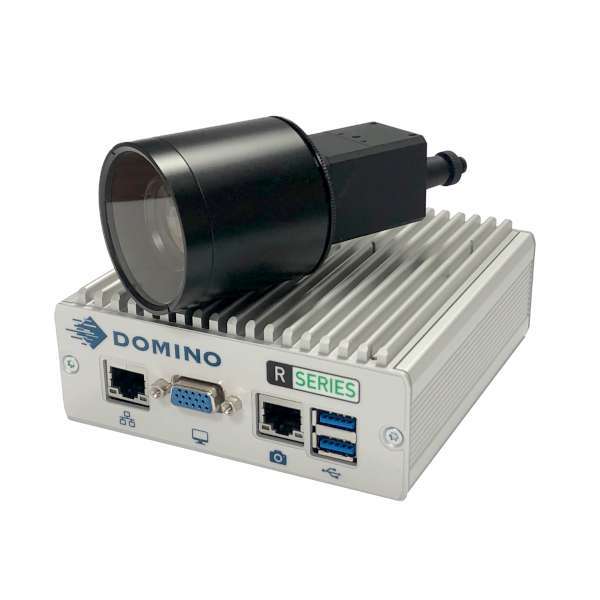

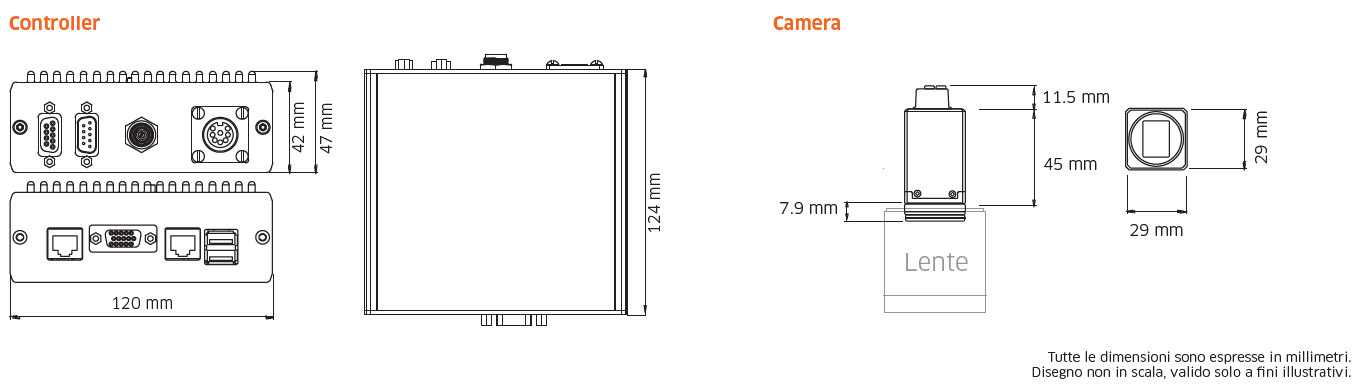

| Camera GE-1920IP | |
|---|---|
| Risoluzione | 1920 x 1080 |
| Max Frame Rate | 52 FPS |
| Campo visivo | 106 mm x 66 mm @ 150 mm |
| Distanza di lavoro | 150 mm |
| Illuminatore | Non integrato / Necessaria sorgente esterna |
| Dimensione minima codice a barre 1D | Nominale 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |
| Dimensioni | 29 mm x 29 mm x 45 mm più lenti |
| Grado di protezione | IP67 |
| Serie R150 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

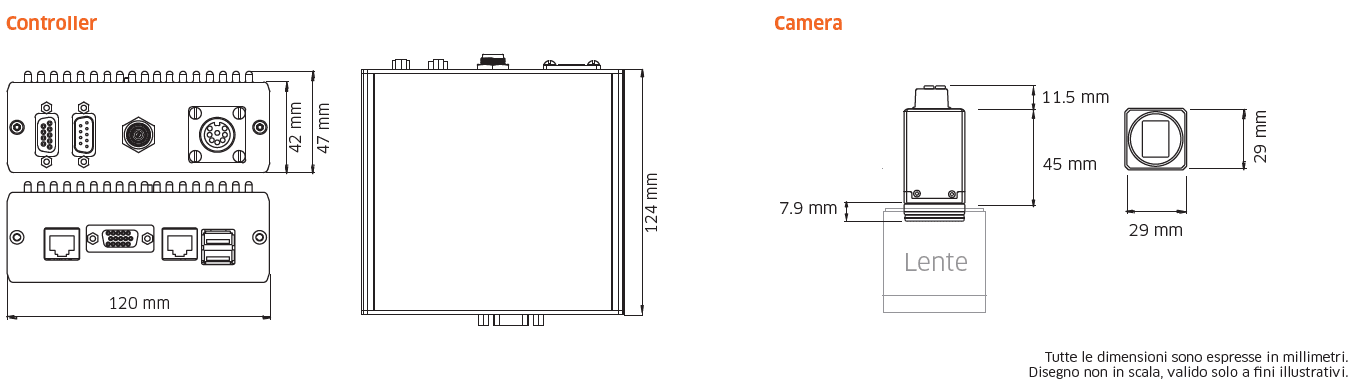

| Camera GE-2448IP | |
|---|---|
| Risoluzione | 2448 x 2048 |
| Max Frame Rate | 24 FPS |
| Campo visivo | 106 mm x 66 mm @ 150 mm |
| Distanza di lavoro | 150 mm |
| Illuminatore | Non integrato / Necessaria sorgente esterna |
| Dimensione minima codice a barre 1D | Nominale 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |
| Dimensioni | 29 mm x 29 mm x 45 mm più lenti |
| Grado di protezione | IP67 |
| Serie R150 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

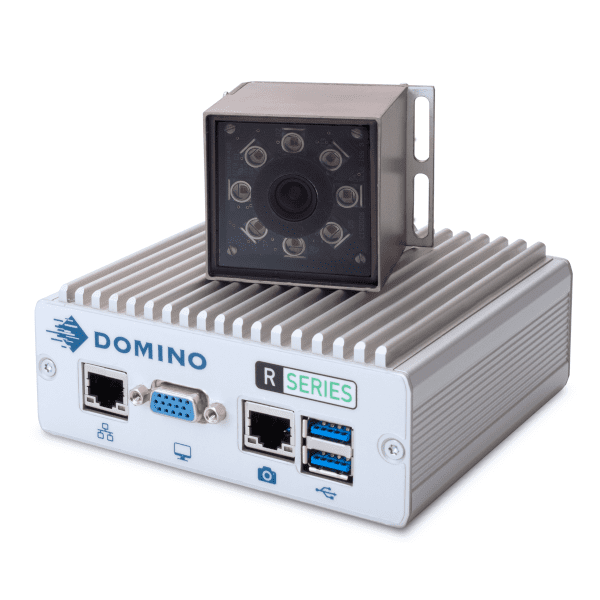

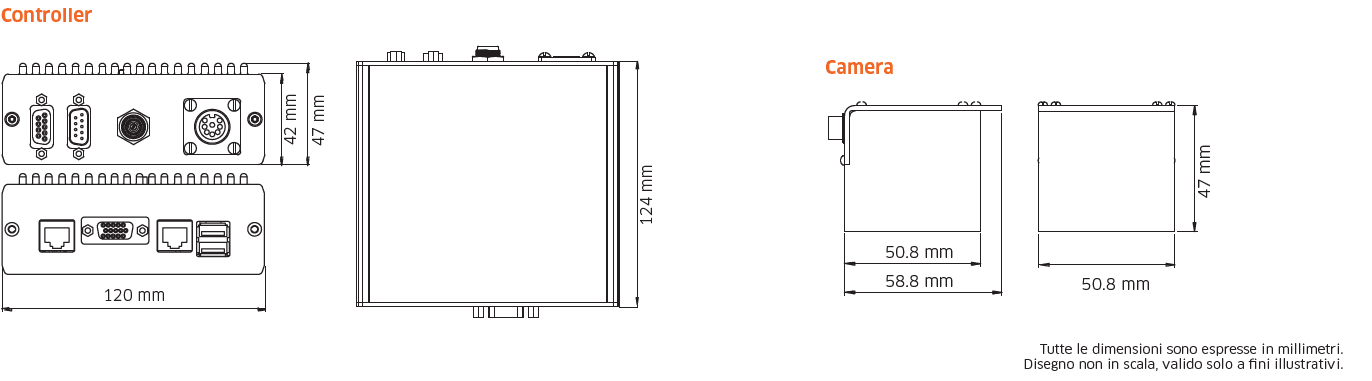

| GR2X-PS-630P | |
|---|---|
| Risoluzione | 1280 x 1024 |
| Max Frame Rate | 50 FPS |
| Campo visivo | 70 mm x 55 mm |
| Distanza di lavoro | 50 mm |
| Illuminatore | Integrato a scelta: • LED Rosso 630 nm polarizzato • LED Bianco polarizzato |
| Dimensione minima codice a barre 1D | 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |
| Dimensioni | 50 mm x 50 mm x 47 mm |
| Grado di protezione | IP65 (Certificazione in fase di validazione) |
| Serie R150 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

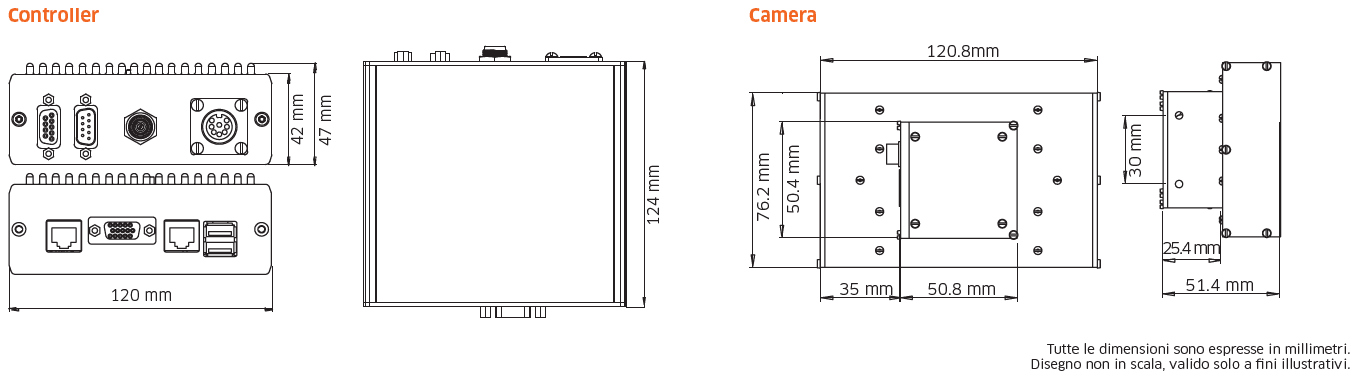

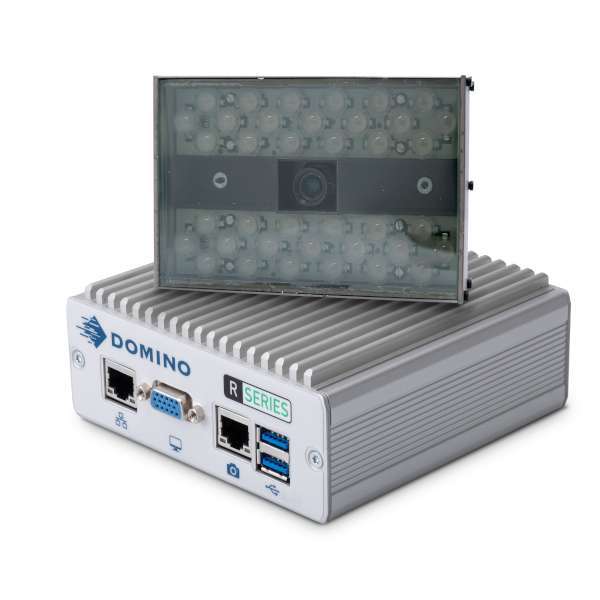

| GR6-PS-630P | |
|---|---|
| Risoluzione | 1280 x 1024 |
| Max Frame Rate | 50 FPS |
| Campo visivo | 112 mm x 88 mm |
| Distanza di lavoro | 76 mm |
| Illuminatore | Integrato: LED 630 nm polarizzato |
| Dimensione minima codice a barre 1D | 0.3 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.46 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 2.27 mm (dimensione minima altezza carattere) |
| Dimensioni | 121 mm x 76 mm x 52 mm |
| Grado di protezione | IP65 (Certificazione in fase di validazione) |
