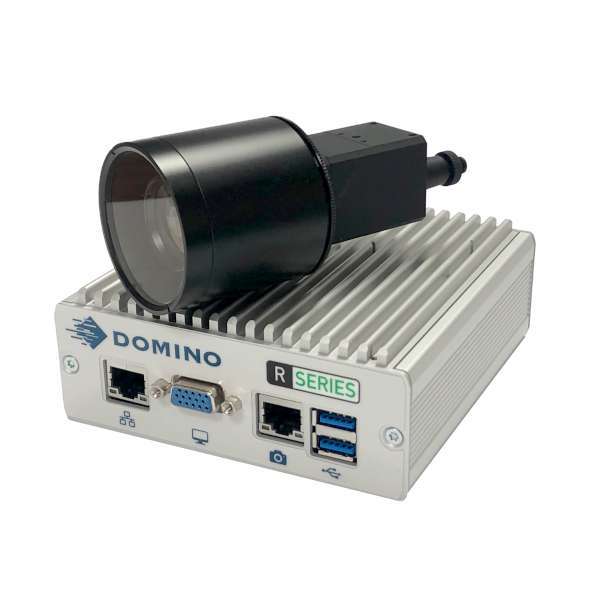

Sistema di visione Domino R550
Domino R550 è il sistema di visione che permette l’ispezione automatica semplificata della codifica e marcatura.
Il sistema di visione Domino R550 permette di verificare la presenza, la posizione e la qualità dei codici presenti sulle confezioni dei vostri prodotti. Semplice da integrare e da utilizzare su linee di produzione ad alta velocità (fino a 60.000 pezzi/ora) e altamente automatizzate dei settori Food, Beverage e Cosmetica.
Domino R550 è na soluzione chiavi in mano che riduce al minimo gli scarti e il rischio di richiamo dei lotti.
Grazie a Domino R550 avrete la possibilità di verificare la presenza e la posizione del codice, eseguire il conteggio dei caratteri, eseguire il controllo MRC (Verifica leggibilità Codici) e ilcontrollo del contenuto OCR/OCV.
Perché scegliere il sistema di visione Domino R550
Progettato per integrarsi rapidamente in linee ad alta velocità (fino a 60.000 pezzi/ora).
L’hardware di bordo è predisposto per integrarsi e accogliere futuri aggiornamenti degli sviluppatori.
Massima precisione con tutti i marcatori Domino e compatibile con prodotti di terze parti.
Eliminare gli errori di codifica grazie ai sistemi di visione

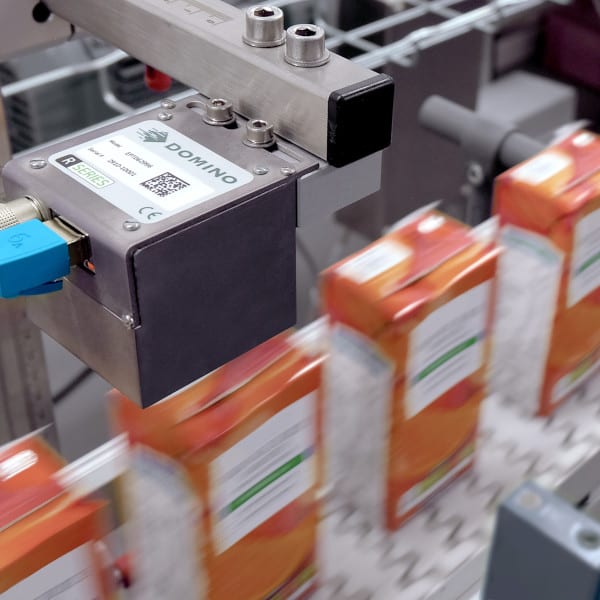

Gli errori di codifica e marcatura sono frequenti su una linea di produzione, ma è possibile prevenirli grazie ai sistemi di visione per il controllo qualità della codifica.
Un errore nella codifica può portare a multe salate, costosi richiami di prodotti e soprattutto a un danno all’immagine dell’azienda, che potrebbe risultare molto più costoso sul lungo periodo di qualsiasi multa o ritiro.

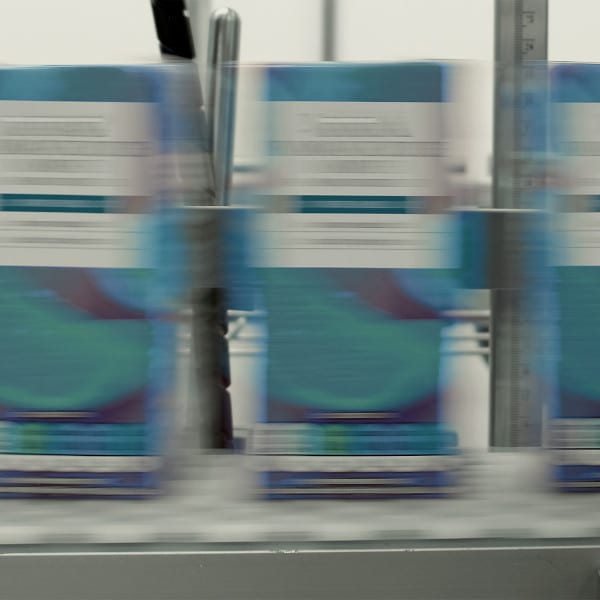

Nel food and beverage le aziende devono confrontarsi con linee di produzione ad alta velocità, un enorme numero di prodotti e con ambienti di produzione ostili, molto umidi e con un grande presenza di acqua, zuccheri e liquidi. Per questo motivo dotarsi di sistemi di visione e controllo acquista un’importanza fondamentale.
Informazioni Tecniche e Varianti
| Serie R550 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice • Conteggio Caratteri • Controllo MRC (Verifica leggibilità codice) |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |

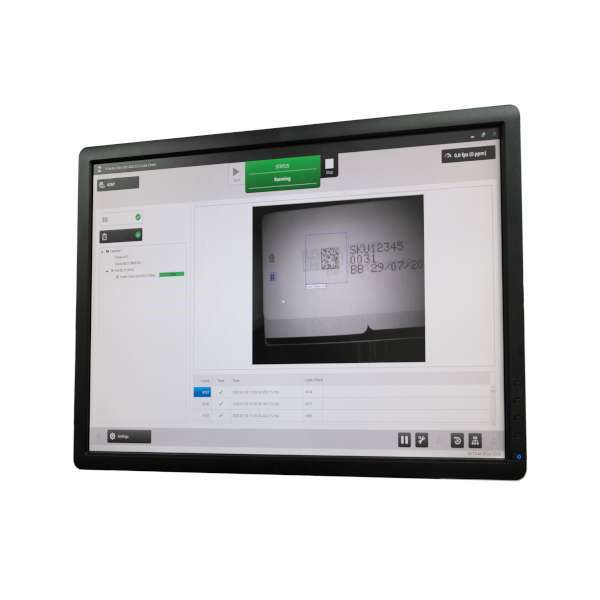

| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |
| Camera GE-1920IP | |
|---|---|
| Risoluzione | 1920 x 1080 |
| Max Frame Rate | 52 FPS |
| Campo visivo | 106 mm x 66 mm @ 150 mm |
| Distanza di lavoro | 150 mm |
| Illuminatore | Non integrato / Necessaria sorgente esterna |
| Dimensione minima codice a barre 1D | Nominale 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |
| Dimensioni | 29 mm x 29 mm x 45 mm più lenti |
| Grado di protezione | IP67 |
| Serie R550 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice • Conteggio Caratteri • Controllo MRC (Verifica leggibilità) |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |
| Camera GE-2448IP | |
|---|---|
| Risoluzione | 2448 x 2048 |
| Max Frame Rate | 24 FPS |
| Campo visivo | 106 mm x 66 mm @ 150 mm |
| Distanza di lavoro | 150 mm |
| Illuminatore | Non integrato / Necessaria sorgente esterna |
| Dimensione minima codice a barre 1D | Nominale 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |

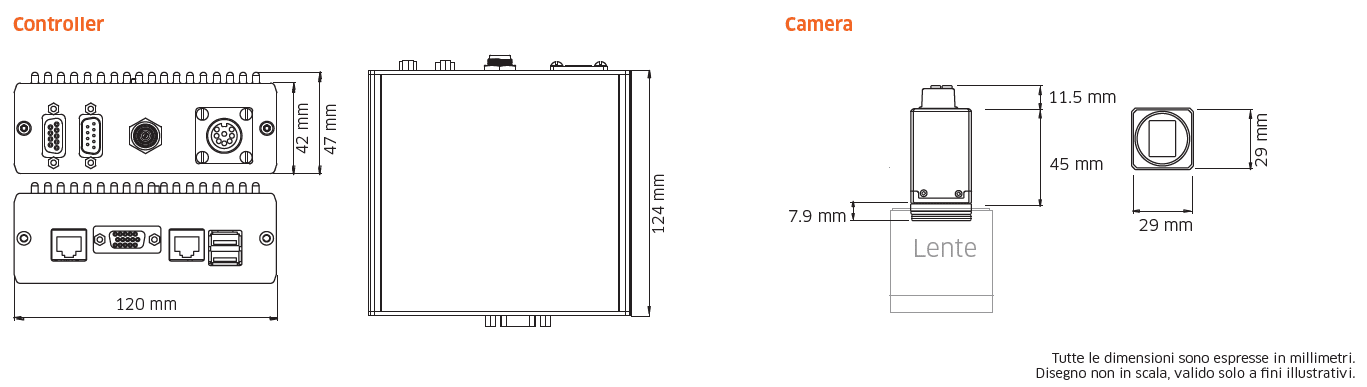

| Dimensioni | 29 mm x 29 mm x 45 mm più lenti |
| Grado di protezione | IP67 |
| Serie R550 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice • Conteggio Caratteri • Controllo MRC (Verifica leggibilità codice) |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

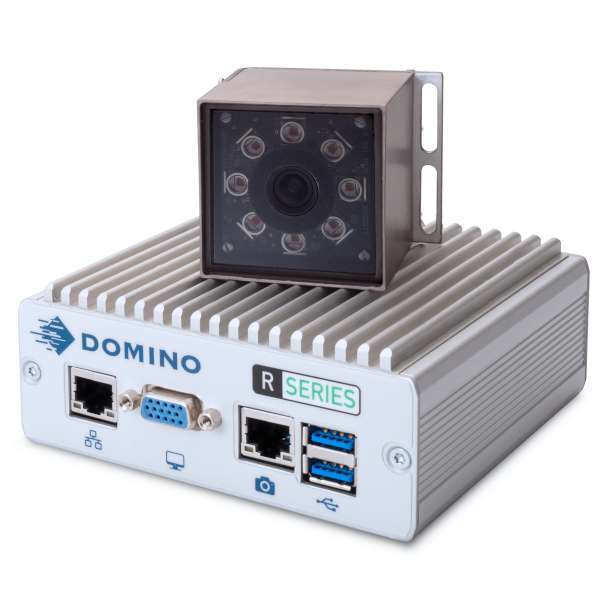

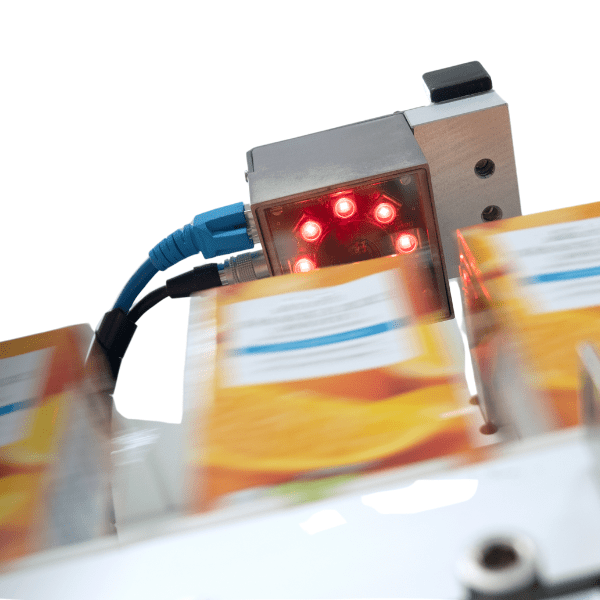

| GR2X-PS-630P | |
|---|---|
| Risoluzione | 1280 x 1024 |
| Max Frame Rate | 50 FPS |
| Campo visivo | 70 mm x 55 mm |
| Distanza di lavoro | 50 mm |

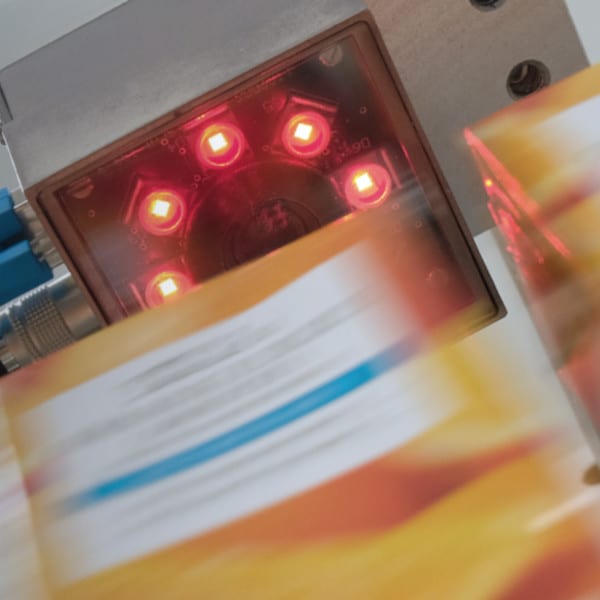

| Illuminatore | Integrato a scelta: • LED Rosso 630 nm polarizzato • LED Bianco polarizzato |
| Dimensione minima codice a barre 1D | 0.16 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.30 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 1.38 mm (dimensione minima altezza carattere) |

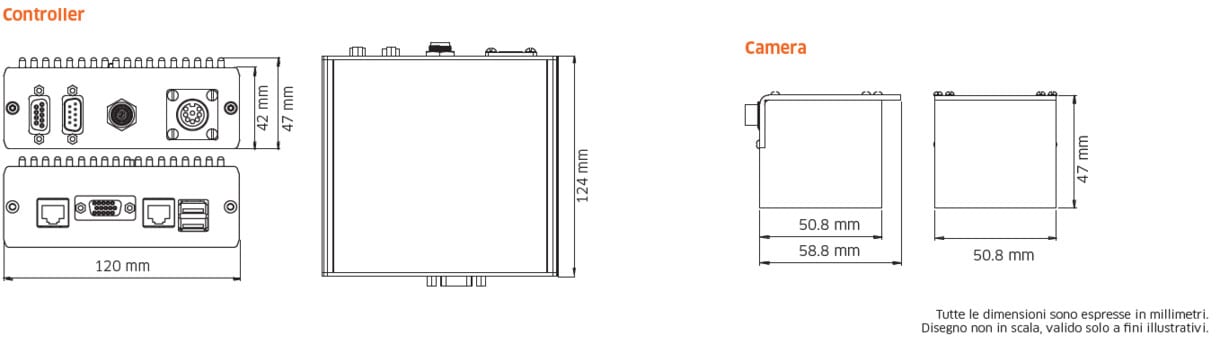

| Dimensioni | 50 mm x 50 mm x 47 mm |
| Grado di protezione | IP65 (Certificazione in fase di validazione) |
| Serie R350 | |
|---|---|
| Strumenti di ispezione del codice |
• Presenza Codice • Posizione Codice • Conteggio Caratteri • Controllo MRC (Verifica leggibilità codice) |
| Velocità | Dipendente dall’applicazione |
| Input | 1 x Camera trigger, 2 x Programmabili |
| Output | 4 x Output programmabili |
| Porte | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Requisiti elettrici | 110-240 AC. 50-60 Hz. – Output: 24V DC |
| Dimensioni | 120 mm x 124 mm x 47 mm |
| Interfaccia utente | VGA + USB |
| Opzionali | • HMI Stampante e sistema di visione combinati attraverso un unico Control-Panel • Sistema di tracking scarto ad alta velocità: LInK |

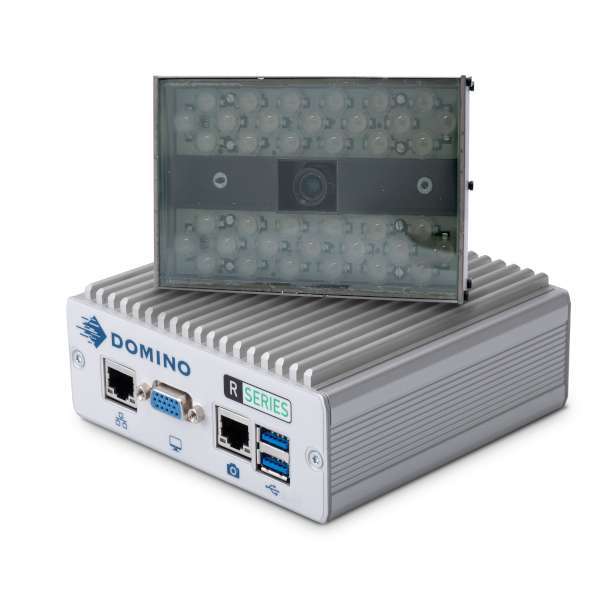

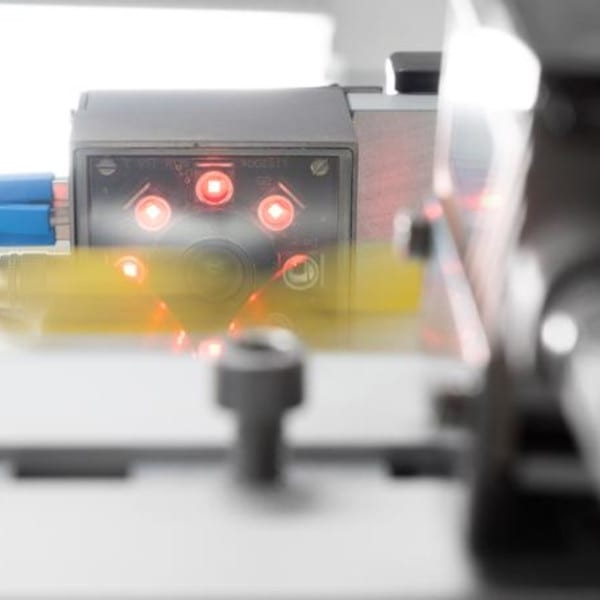

| GR6-PS-630P | |
|---|---|
| Risoluzione | 1280 x 1024 |
| Max Frame Rate | 50 FPS |
| Campo visivo | 112 mm x 88 mm |
| Distanza di lavoro | 76 mm |
| Illuminatore | Integrato: LED 630 nm polarizzato |
| Dimensione minima codice a barre 1D | 0.3 mm (larghezza minima barra) |
| Dimensione minima codice a barre 2D | 0.46 mm/cella (dimensione minima modulo) |
| Dimensione minima OCR | 2.27 mm (dimensione minima altezza carattere) |

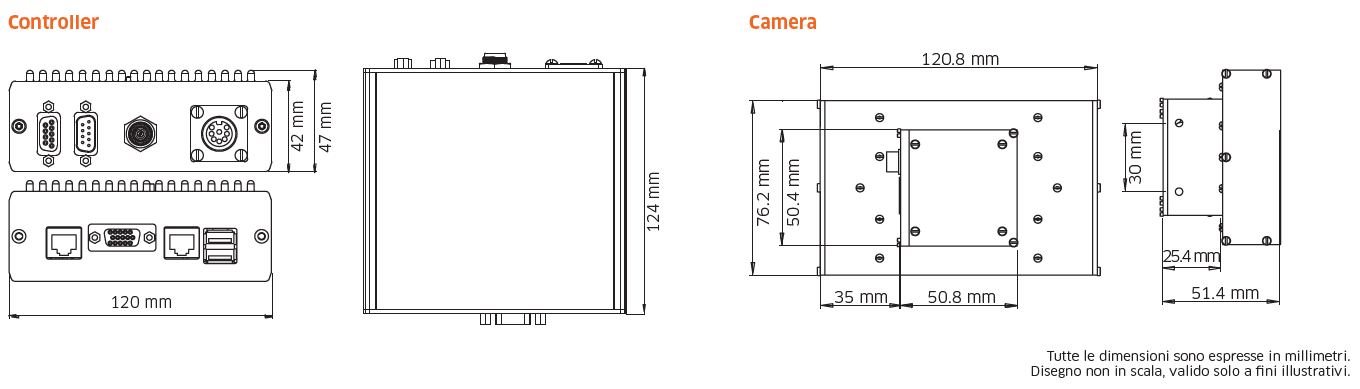

| Dimensioni | 121 mm x 76 mm x 52 mm |
| Grado di protezione | IP65 (Certificazione in fase di validazione) |
