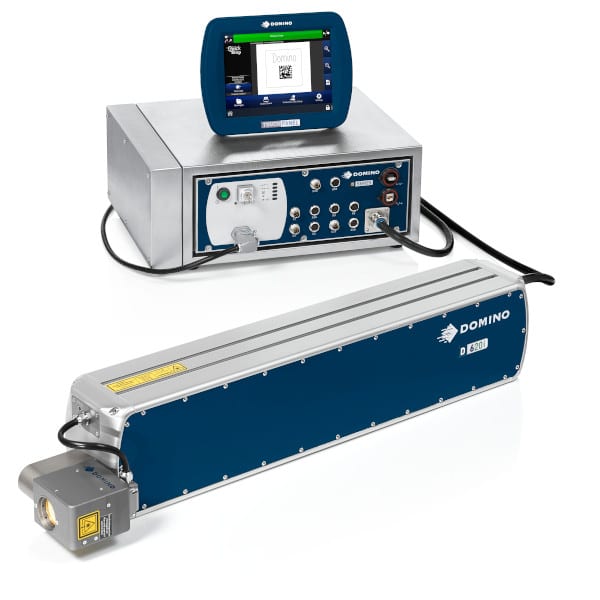

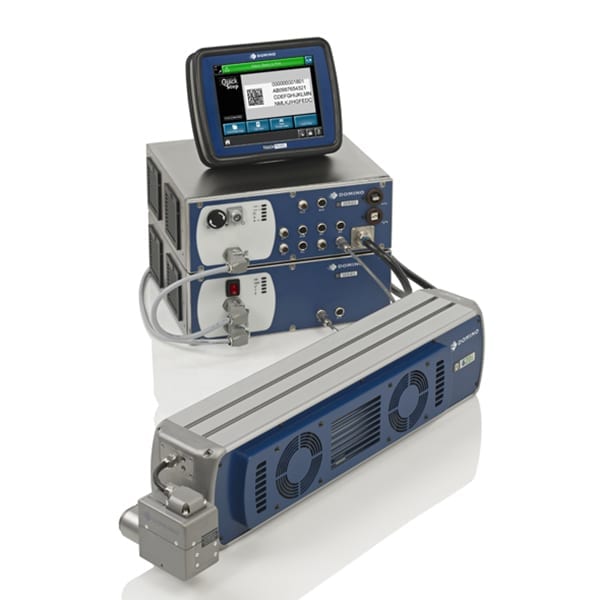

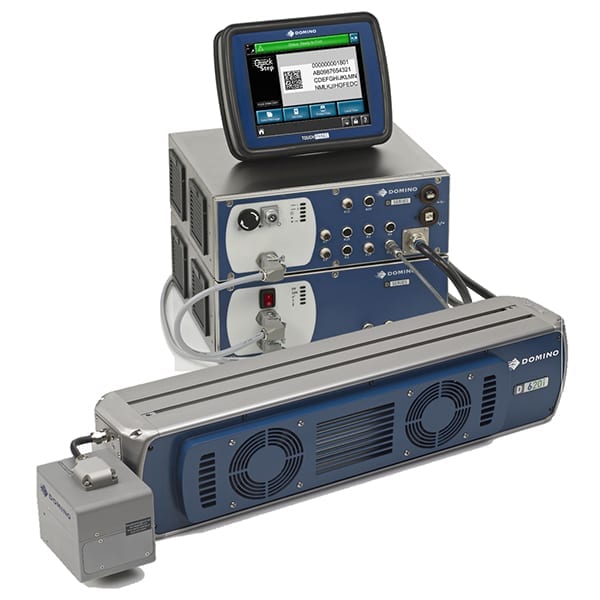

Domino D620i Marcatore Industriale Laser CO2
Il marcatore laser CO2 Domino D620i è l’ideale per le marcature di alta complessità e velocità di linea
Perché scegliere il marcatore laser Domino D620i-tech Blue Pharma
Domino D620i può realizzare immagini grafiche, codici a barre e codici 2D, come Datamatrix e QR Code. Tutto viene marcato in maniera indelebile su di una vastissima gamma di materiali diversi e in linee di produzione ad alta velocità. La tecnologia i-Tech RapidScan in dotazione va poi ad aumentare la velocità di marcatura del 20% e a migliorare quella di codici complessi anche sui materiali più difficili.
Pensato in particolare per le aziende che operano nel settore farmaceutico, il marcatore laser Domino D620i-tech Blue Pharma è la soluzione ottimale per linee ad alta velocità. L’opzione Pharma assicura una reportistica dettagliata su ogni modifica e sugli accessi riservati con password in ottemperanza ai requisiti 21-CFR part 11 e GAMP, per realizzare in tutta sicurezza una marcatura laser con un numero illimitato di linee di testo con qualsiasi orientamento, e con un’ampia scelta di font e di dimensione.
Tutti i marcatori laser Serie D, compreso Domino D620i, offrono quindi una flessibilità senza paragoni, potendosi adattare ad ogni applicazione; in più, sono completamente regolabili per via della nuova testa di scansione i-Tech e possono essere installati e utilizzati senza problemi anche negli spazi più ristretti. La nuova versione IP65 permette invece una straordinaria protezione per le installazioni negli ambienti più difficili, a favore della durabilità del macchinario.
Marcatura laser per il food & beverage: cosa bisogna sapere
Perché utilizzare un marcatore laser per la codifica dei vostri prodotti
Dal settore alimentare fino a quello farmaceutico, la marcatura laser spesso è la scelta migliore per garantire una codifica sicura, veloce, efficiente e per garantire la tracciabilità completa dei prodotti.
Scopri tutto quello che c’è da sapere.
Informazioni Tecniche
| Domino D120i | Domino D320i | Domino D620i | |
|---|---|---|---|
| Tipo di Laser | CO2 Laser totalmente sigillato, MTBF 30.000 ore |
CO2 Laser totalmente sigillato, MTBF 30.000 ore |
CO2 Laser totalmente sigillato, MTBF 30.000 ore |
| Lunghezza d’onda | 10,6 μm (9,3 μm per l’opzione laser a tubo blu) |
10,6 μm (9,3 μm per l’opzione laser a tubo blu, 10,2 μm per l’opzione laser a tubo rosso) |
10,6 μm |
| Potenza installata | 10 W (circa 8 W per opzione laser a tubo blu con Λ 9,3 μm) |
30 W (circa 20 W per opzione laser a tubo blu con Λ 9,3 μm) |
60 W |
Caratteristiche della marcatura laser
| Caratteri al secondo | 800* | 1500* | 2000* |
| Velocità di linea | 200 m/min.* | 400 m/min.* | 600 m/min.* |
| Numero di linee di testo | Illimitate* | Illimitate* | Illimitate* |
| Altezza caratteri | Da 0,6 mm all’intera altezza del campo di marcatura |
Da 0,6 mm all’intera altezza del campo di marcatura |
Da 0,6 mm all’intera altezza del campo di marcatura |
| Caratteri | 24 font, Unicode con ampia scelta di caratteri locali |
24 font, Unicode con ampia scelta di caratteri locali |
24 font, Unicode con ampia scelta di caratteri locali |
| Campo di marcatura | 58×58 mm, 68×68 mm, 84×84 mm, 102×102 mm, 136×136 mm |
58×58 mm, 68×68 mm, 84×84 mm, 102×102 mm, 136×136 mm, 180×180 mm |
58×58 mm, 68×68 mm, 84×84 mm, 102×102 mm, 136×136 mm, 180×180 mm |
| Lunghezza focale | 80 mm, 100 mm, 120 mm, 150 mm, 200 mm |
80 mm, 100 mm, 120 mm, 150 mm, 200 mm, 250 mm |
80 mm, 100 mm, 120 mm, 150 mm, 200 mm, 250 mm |
| Interfaccia utente | Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. | Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. | Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. |
| Sistema operativo | Windows CE | Windows CE | Windows CE |
| Software di marcatura | Dynamark III | Dynamark III | Dynamark III |
| Testa di scansione | Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale | Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale | Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale |
| Corpo Laser | Costruito in acciaio inox e alluminio anodizzato | Costruito in acciaio inox e alluminio anodizzato | Costruito in acciaio inox e alluminio anodizzato |
| Pesi e dimensioni | 16,5 kg, 681x140x180 mm** | 22 kg, 776x140x180 mm** | 27,3 kg, 846x140x180 mm** IP65 30 kg, 946x140x180 mm** |

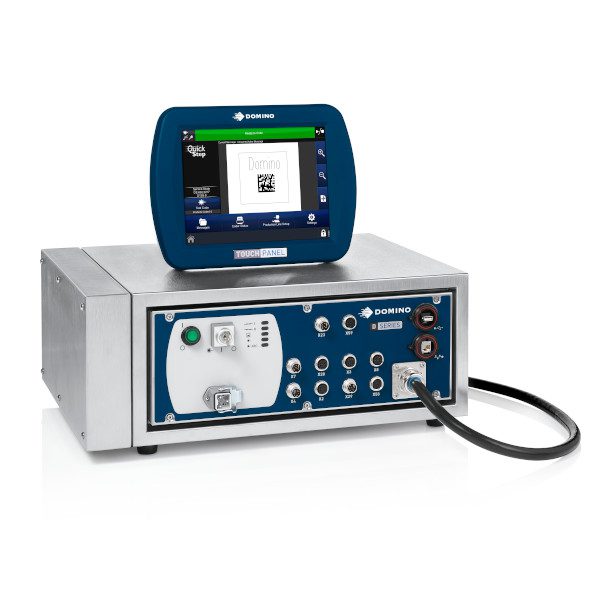

| Unità di controllo | costruita in acciaio inox | costruita in acciaio inox | costruita in acciaio inox |
| Pesi e dimensioni | 14,5 kg, 430x371x154 mm Versione IP55 (solo unità di controllo): 17,5 kg, 541x401x229 mm |
14,5 kg, 430x371x154 mm Versione IP55 (solo unità di controllo): 17,5 kg, 541x401x229 mm |
27 kg, 430x371x309 mm Versione IP55 (solo unità di controllo): 34 kg, 541x401x458 mm |
| Lunghezza del cavo di potenza | 4,5 m, opzionale 9 m | 4,5 m, opzionale 9 m | 4,5 m, opzionale 9 m |
Ingressi e uscite
| Ingressi di rilevazione prodotto | Sensore NPN / PNP / 24 V | Sensore NPN / PNP / 24 V | Sensore NPN / PNP / 24 V |
| Rilevazione di velocità di prodotto | Encoder differenziale o segnale statico | Encoder differenziale o segnale statico | Encoder differenziale o segnale statico |
| Ingressi e uscite di segnale | Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa | Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa | Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa |
| Interfacce | RS232, Ethernet (10/100 MBit), USB | RS232, Ethernet (10/100 MBit), USB | RS232, Ethernet (10/100 MBit), USB |
| Caratteristiche elettriche | 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) | 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) | 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) |
Caratteristiche di utilizzo
| Unità di controllo | Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione | Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione | Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione |
| Teste Laser | Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa) e versione D620i IP65 (raffreddamento ad acqua) |
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa) e versione D620i IP65 (raffreddamento ad acqua) |
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa) e versione D620i IP65 (raffreddamento ad acqua) |
| Temperatura di esercizio | Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta | Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta | Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta |
| Umidità relativa di esercizio | Max. 90%, senza condensa | Max. 90%, senza condensa | Max. 90%, senza condensa |
| Opzionali | Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack, Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan |
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack, Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan |
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack, Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan |
*il numero di caratteri al secondo e la velocità massima di linea dipendono significativamente dal tipo di codifica e dal materiale codificato
** le dimensioni sono misurate fuori tutto per la versione più corta
Grande flessibilità anche in piccoli spazi
I nuovi marcatori laser Serie D sono flessibili a 360°. La nuova testa di scansione i-Tech ha dimensioni ridotte ed è completamente regolabile, permettendo ai laser Serie D di poter essere installati negli spazi più ristretti. Una nuova versione IP65 permette una straordinaria protezione per le installazioni negli ambienti più difficili. Con una connettività estremamente flessibile e una facile interfaccia utente, oggi la Serie D è controllabile da qualsiasi postazione, anche remota.
Un’ampia gamma di applicazioni
I marcatori laser Serie D possono realizzare una marcatura laser con un numero illimitato di linee di testo con qualsiasi orientamento, con un’ampia scelta di font e di dimensione. Sono particolarmente adatti a realizzare immagini grafiche, codici a barre e codici 2D, come Datamatrix e QR Code. Tutto viene marcato in maniera indelebile su di una vastissima gamma di materiali diversi e in linee di produzione ad alta velocità.
Una maggiore flessibilità semplifica l’integrazione
Il potersi adattare ad ogni applicazione è molto importante, così l’abbiamo creato piccolo. Abbiamo anche separato i componenti in modo da creare un design modulare. I laser Serie D sono molto facili da installare e si adattano con grande semplicità alle vostre linee di produzione. Facile da installare: binari di montaggio integrati per tutta la lunghezza dell’unità e dimensioni ridotte rendono l’installazione della Serie D facile e sicura. Il segreto della flessibilità della Serie D è nelle ridotte dimensioni della testa laser i-Tech che è collegata al tubo laser per mezzo di un supporto multiposizione. La testa può essere ruotata a passi di 90 gradi per ottenere numerose varianti. Grazie alle sue ridotte dimensioni può essere installata dove la maggior parte dei laser non trova posto.
Maggiore convenienza, meno spreco di tempo
L’operatore può controllare il marcatore sia attraverso l’intuitivo pannello di controllo Touch Panel, sia attraverso l’interfaccia web da qualsiasi PC industriale. Per ottenere il massimo della flessibilità, la Serie D può anche essere controllata dall’interfaccia della vostra linea di produzione.
Facile da usare
Una volta effettuato il log-in al sistema, il set up è molto veloce. La creazione e la variazione di messaggi con marcatura laser vengono aggiornati istantaneamente nel sistema. I dati di produzione possono essere caricati o scaricati direttamente dal pannello di controllo attraverso un dispositivo USB o via rete Ethernet. Una maggiore protezione aumenta l’affidabilità. La brillante progettazione garantisce prestazioni elevate e affidabilità per tutti i componenti della Serie D, rendendola una scelta sicura per qualsiasi ambiente produttivo.
Costruito per durare
Una versione opzionale IP65 aggiunge protezione ai laser senza influire sulle dimensioni complessive. Il telaio in alluminio e acciaio inox garantisce prestazioni durature negli ambienti industriali più ostili. Velocità senza compromessi: la tecnologia i-Tech RapidScan aumenta la velocità di marcatura laser del 20% rendendo la Serie D la soluzione ottimale per linee ad alta velocità. L’i-Tech RapidScan migliora la marcatura di codici complessi anche su materiali difficili.
Protezione, Sicurezza, Pulizia
L’opzione Pharma assicura una dettagliata reportistica su ogni modifica e sugli accessi riservati con password in ottemperanza ai requisiti 21-CFR part 11 e GAMP. L’opzione può essere fornita e installata con un pacchetto di validazione per garantire che i sistemi siano testati e provati secondo gli standard più rigidi. I laser Serie D sono anche compatibili con le soluzioni industriali Codentify® utilizzate dall’industria per realizzare un codice unico a 12 cifre diffuso in moltissime applicazioni di autenticazione e certificazione fiscale del prodotto. In qualsiasi installazione laser è importante valutare l’estrazione dei fumi
e dei particolati per mantenere un ambiente di lavoro sicuro e pulito. La gamma di estrattori di fumo Domino DPX si integra perfettamente con la Serie D offrendo una soluzione completa, semplice ed efficiente.
