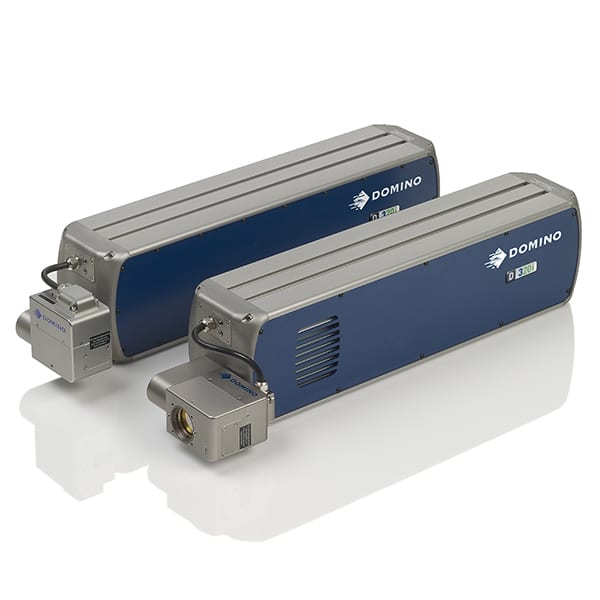

Domino D320i Marcatore Industriale Laser CO2


Il marcatore laser per la codifica di prodotti farmaceutici

Il marcatore laser Domino D320i è la soluzione ideale per la codifica e marcatura di prodotti farmaceutici, garantendo la massima tracciabilità.



Domino D320i, grazie all’opzione Pharma, assicura una dettagliata reportistica su ogni modifica e sugli accessi riservati con password in ottemperanza ai requisiti 21-CFR part 11 e GAMP per una marcatura laser su prodotti farmaceutici pulita e sicura.



Il marcatore laser Domino D320i può marcare un numero illimitato di linee di testo con qualsiasi orientamento, con una vasta possibilità di scelta di font e di dimensione, ed è particolarmente adatto per la stampa di immagini grafiche, codici a barre e codici 2D, come Datamatrix e QR Code. La creazione e la variazione di messaggi con marcatura laser vengono aggiornati istantaneamente nel sistema. I dati di produzione possono essere caricati o scaricati direttamente dal pannello di controllo attraverso un dispositivo USB o via rete Ethernet.



Il laser, inoltre, è anche compatibile con le soluzioni industriali Codentify® utilizzate dall’industria per realizzare un codice unico a 12 cifre diffuso in moltissime applicazioni di autenticazione e certificazione fiscale del prodotto.

TIPOLOGIE DI CODIFICA |   INFO TECNICHE   |   VARIANTI   |   ACCESSORI   |   VIDEO

Perché scegliere il marcatore industriale laser CO2 Domino D320i

Icona_specifiche_tecniche_come-funziona

La testa del Domino D320i può essere ruotata a passi di 90 gradi per ottenere numerose varianti. Grazie alle sue ridotte dimensioni può essere installata dove la maggior parte dei laser non trova posto sulle linee di produzione.

Icona_specifiche_tecniche_robustezza-affidabilita

Una versione opzionale IP65 aggiunge protezione ai laser senza influire sulle dimensioni complessive. Il telaio in alluminio e acciaio inox garantisce prestazioni durature negli ambienti industriali più ostili.

Icona_specifiche_tecniche_cronometro

La tecnologia i-Tech RapidScan aumenta la velocità di marcatura laser del 20% rendendo Domino D320i la soluzione ottimale per linee ad alta velocità. L’i-Tech RapidScan migliora la marcatura di codici complessi anche su materiali difficili.

Marcatura laser per il food & beverage: cosa bisogna sapere


copertina marcatura laser food beverage

Perché utilizzare un marcatore laser per la codifica dei vostri prodotti

Dal settore alimentare fino a quello farmaceutico, la marcatura laser spesso è la scelta migliore per garantire una codifica sicura, veloce, efficiente  e per garantire la tracciabilità completa dei prodotti.

Scopri tutto quello che c’è da sapere.

marcatura-laser-gamma-domino-soluzioni-settori-industriali-food-beverage-pharma

Informazioni Tecniche

Domino D120i Domino D320i Domino D620i
Tipo di Laser CO2 Laser totalmente sigillato,
MTBF 30.000 ore
CO2 Laser totalmente sigillato,
MTBF 30.000 ore
CO2 Laser totalmente sigillato,
MTBF 30.000 ore
Lunghezza d’onda 10,6 μm (9,3 μm per l’opzione
laser a tubo blu)
10,6 μm (9,3 μm per l’opzione
laser a tubo blu, 10,2 μm per l’opzione
laser a tubo rosso)
10,6 μm
Potenza installata 10 W (circa 8 W per opzione
laser a tubo blu con Λ 9,3 μm)
30 W (circa 20 W per opzione
laser a tubo blu con Λ 9,3 μm)
60 W

Caratteristiche della marcatura laser

Caratteri al secondo 800* 1500* 2000*
Velocità di linea 200 m/min.* 400 m/min.* 600 m/min.*
Numero di linee di testo Illimitate* Illimitate* Illimitate*
Altezza caratteri Da 0,6 mm all’intera altezza del campo
di marcatura
Da 0,6 mm all’intera altezza del campo
di marcatura
Da 0,6 mm all’intera altezza del campo
di marcatura
Caratteri 24 font, Unicode con ampia scelta
di caratteri locali
24 font, Unicode con ampia scelta
di caratteri locali
24 font, Unicode con ampia scelta
di caratteri locali
Campo di marcatura 58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm
58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm, 180×180 mm
58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm, 180×180 mm
Lunghezza focale 80 mm, 100 mm, 120 mm,
150 mm, 200 mm
80 mm, 100 mm, 120 mm,
150 mm, 200 mm, 250 mm
80 mm, 100 mm, 120 mm,
150 mm, 200 mm, 250 mm
Interfaccia utente Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo.
Sistema operativo Windows CE Windows CE Windows CE
Software di marcatura Dynamark III Dynamark III Dynamark III
Testa di scansione Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale
Corpo Laser Costruito in acciaio inox e alluminio anodizzato Costruito in acciaio inox e alluminio anodizzato Costruito in acciaio inox e alluminio anodizzato
Pesi e dimensioni 16,5 kg, 681x140x180 mm** 22 kg, 776x140x180 mm** 27,3 kg, 846x140x180 mm**
IP65 30 kg, 946x140x180 mm**
Unità di controllo costruita in acciaio inox costruita in acciaio inox costruita in acciaio inox
Pesi e dimensioni 14,5 kg, 430x371x154 mm
Versione IP55 (solo unità di controllo):
17,5 kg, 541x401x229 mm
14,5 kg, 430x371x154 mm
Versione IP55 (solo unità di controllo):
17,5 kg, 541x401x229 mm
27 kg, 430x371x309 mm
Versione IP55 (solo unità di controllo):
34 kg, 541x401x458 mm
Lunghezza del cavo di potenza 4,5 m, opzionale 9 m 4,5 m, opzionale 9 m 4,5 m, opzionale 9 m

Ingressi e uscite

Ingressi di rilevazione prodotto Sensore NPN / PNP / 24 V Sensore NPN / PNP / 24 V Sensore NPN / PNP / 24 V
Rilevazione di velocità di prodotto Encoder differenziale o segnale statico Encoder differenziale o segnale statico Encoder differenziale o segnale statico
Ingressi e uscite di segnale Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa
Interfacce RS232, Ethernet (10/100 MBit), USB RS232, Ethernet (10/100 MBit), USB RS232, Ethernet (10/100 MBit), USB
Caratteristiche elettriche 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i)

Caratteristiche di utilizzo

Unità di controllo Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione
Teste Laser Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Temperatura di esercizio Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta
Umidità relativa di esercizio Max. 90%, senza condensa Max. 90%, senza condensa Max. 90%, senza condensa
Opzionali Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan

*il numero di caratteri al secondo e la velocità massima di linea dipendono significativamente dal tipo di codifica e dal materiale codificato
** le dimensioni sono misurate fuori tutto per la versione più corta

Caratteristiche tecniche marcatori laser Domino Serie D

Varianti

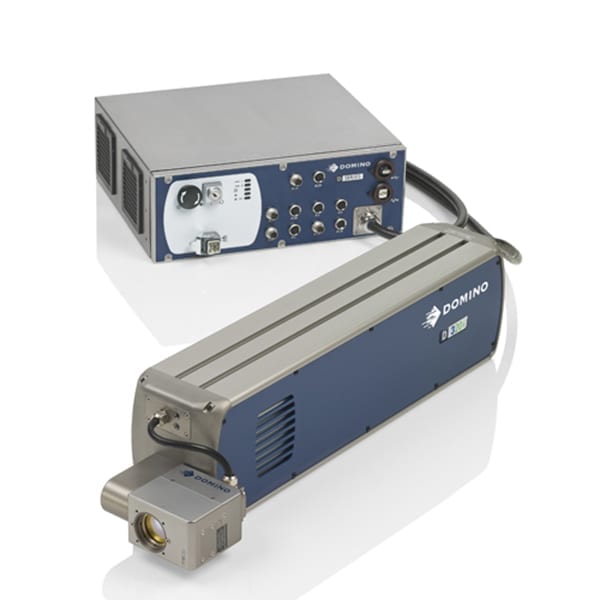

Marcatore Laser Domino D320i - 10 Std - Red Std - Blue Std
Marcatore Laser Domino D320i - 10 Std - Red Std - Blue Std

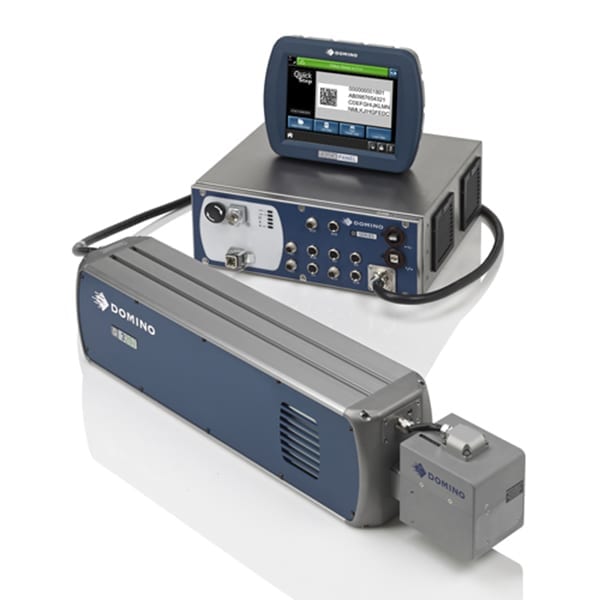

Marcatore Laser Domino D320i - 15 Std - Blue Std - Red Std
Marcatore Laser Domino D320i - 15 Std - Blue Std - Red Std
Marcatore Laser Domino D320i - 10 Std - Red Std - Blue Std
Marcatore Laser Domino D320i - 10 Std - Red Std - Blue Std

Accessori

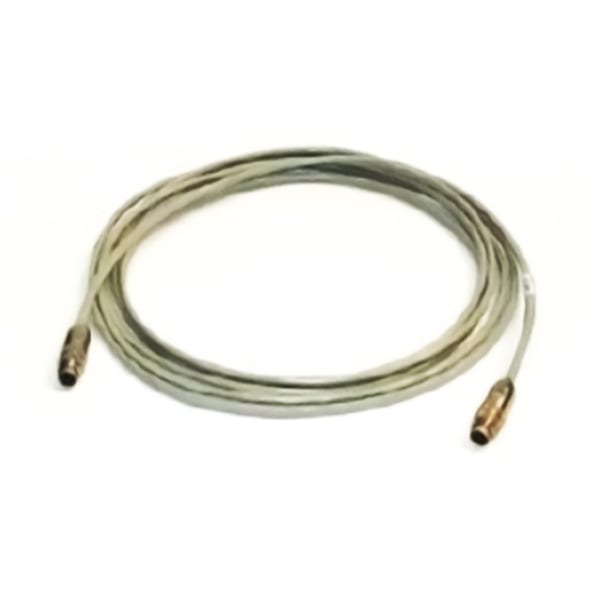

Accessori Laser pd l015212 cavo rete serie d plus touchscreen 10 m
