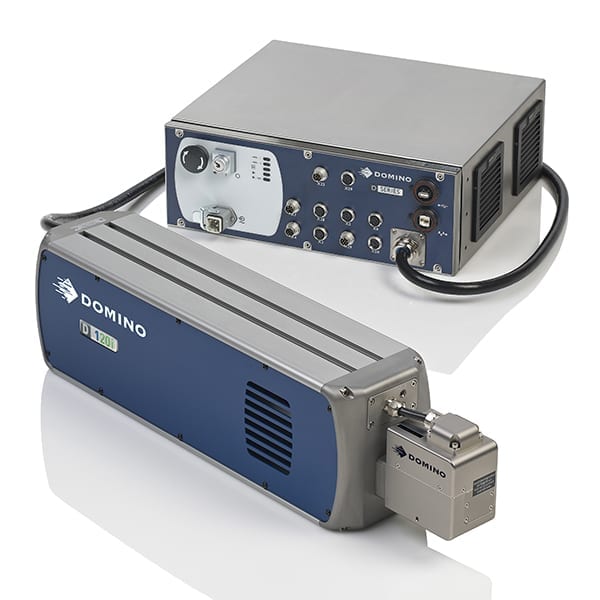

Domino D120i Marcatore Industriale Laser CO2


Domino D120i: il marcatore laser CO2 ideale per le linee di produzione ad alta velocità

Le piccole cose possono fare una grande differenza. È il caso di Domino D120i, il marcatore laser CO2 che promette grande flessibilità in piccoli spazi. La versione più recente del laser vettoriale compatto è stata progettata proprio per l’installazione in aree ridotte, e per adattarsi ad ogni tipologia di spazio grazie ad una straordinaria flessibilità a 360 gradi.

I laser della serie D, come il modello D120i, presentano infatti una testa di scansione i-Tech di piccole dimensioni e completamente regolabile, mentre una nuova versione IP65 permette di posizionare la macchina anche nei contesti più difficili. Grazie alla nuova interfaccia utente e all’alto livello di connettività, il marcatore industriale laser può essere controllato da qualsiasi postazione (anche in remoto), per un’ampia gamma di applicazioni in ambito industriale.

In modo intuitivo e sicuro, è possibile marcare un numero illimitato di linee di testo scegliendo tra tantissimi font e dimensioni, e con qualsiasi tipo di orientamento si desideri. Con Domino D120i si possono realizzare immagini grafiche, codici a barre e codici 2D (come i QR Code, ad esempio), marchiati in maniera indelebile su di una vastissima gamma di materiali diversi e in linee di produzione ad alta velocità. Il tutto tramite un apparecchio particolarmente piccolo e compatto, dal design modulare e di facile e sicura installazione.

I binari di montaggio integrati per tutta la lunghezza dell’unità e le dimensioni ridotte, rendono l’installazione del marcatore laser Domino D120i facile e sicura. Molto semplici anche set up e il successivo utilizzo, con i dati di produzione che possono essere caricati e scaricati direttamente dal pannello di controllo attraverso un dispositivo USB o via rete Ethernet.

TIPOLOGIE DI CODIFICA |   INFO TECNICHE   |   VARIANTI   |   ACCESSORI   |   VIDEO

Perché scegliere il marcatore industriale laser CO2 Domino D120i

Icona_specifiche_tecniche_come-funzionaGrazie alle sue ridotte dimensioni, il lasere Domino D120i può essere installato dove la maggior parte dei laser non trova posto, lavorando in estrema flessibilità: la piccola testa laser i-Tech in dotazione può essere ruotata a passi di 90 gradi per ottenere numerose varianti, e controllata dall’utente sia attraverso l’intuitivo pannello di controllo Touch Panel sia tramite l’interfaccia web da qualsiasi PC industriale; non solo, è possibile anche il controllo direttamente dall’interfaccia della linea di produzione dell’azienda stessa.

Icona_specifiche_tecniche_consigliato

Effettuato il log-in, il set up è molto rapido, e la creazione e variazione dei messaggi vengono aggiornate nel sistema in modo istantaneo. Il telaio in alluminio e acciaio inox garantisce prestazioni durature anche negli ambienti industriali più ostili. La velocità di marcatura, poi, è senza compromessi: la tecnologia i-Tech RapidScan aumenta la velocità di marcatura del 20%, e migliora la marcatura di codici complessi su qualsiasi tipo di materiale, anche quelli più difficili.

Icona_specifiche_tecniche_ambiente

Il marcatore industriale laser CO2 Domino D120i non necessita di inchiostri e solventi, ed è più leggero del 20% rispetto alle versioni precedenti. Ciò contribuisce a ridurre la quantità di materiali da riciclare, ma anche a contenere le emissioni di CO2 nell’aria.

Marcatura laser per il food & beverage: cosa bisogna sapere


copertina marcatura laser food beverage

Perché utilizzare un marcatore laser per la codifica dei vostri prodotti

Dal settore alimentare fino a quello farmaceutico, la marcatura laser spesso è la scelta migliore per garantire una codifica sicura, veloce, efficiente  e per garantire la tracciabilità completa dei prodotti.

Scopri tutto quello che c’è da sapere.

marcatura-laser-gamma-domino-soluzioni-settori-industriali-food-beverage-pharma

Informazioni Tecniche

Domino D120i Domino D320i Domino D620i
Tipo di Laser CO2 Laser totalmente sigillato,
MTBF 30.000 ore
CO2 Laser totalmente sigillato,
MTBF 30.000 ore
CO2 Laser totalmente sigillato,
MTBF 30.000 ore
Lunghezza d’onda 10,6 μm (9,3 μm per l’opzione
laser a tubo blu)
10,6 μm (9,3 μm per l’opzione
laser a tubo blu, 10,2 μm per l’opzione
laser a tubo rosso)
10,6 μm
Potenza installata 10 W (circa 8 W per opzione
laser a tubo blu con Λ 9,3 μm)
30 W (circa 20 W per opzione
laser a tubo blu con Λ 9,3 μm)
60 W

Caratteristiche della marcatura laser

Caratteri al secondo 800* 1500* 2000*
Velocità di linea 200 m/min.* 400 m/min.* 600 m/min.*
Numero di linee di testo Illimitate* Illimitate* Illimitate*
Altezza caratteri Da 0,6 mm all’intera altezza del campo
di marcatura
Da 0,6 mm all’intera altezza del campo
di marcatura
Da 0,6 mm all’intera altezza del campo
di marcatura
Caratteri 24 font, Unicode con ampia scelta
di caratteri locali
24 font, Unicode con ampia scelta
di caratteri locali
24 font, Unicode con ampia scelta
di caratteri locali
Campo di marcatura 58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm
58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm, 180×180 mm
58×58 mm, 68×68 mm, 84×84 mm,
102×102 mm, 136×136 mm, 180×180 mm
Lunghezza focale 80 mm, 100 mm, 120 mm,
150 mm, 200 mm
80 mm, 100 mm, 120 mm,
150 mm, 200 mm, 250 mm
80 mm, 100 mm, 120 mm,
150 mm, 200 mm, 250 mm
Interfaccia utente Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo. Interfaccia Utente Grafica (GUI) basata su navigazione Web (disponibile TouchPanel opzionale); gestione visuale dei messaggi (WYSIWYG), lingue operatore preinstallate: italiano, inglese, tedesco, francese, ceco, danese, spagnolo, finlandese, greco, ungherese, giapponese, olandese, portoghese, polacco, cinese (semplificato), coreano, rumeno, russo, svedese, slovacco, sloveno, thailandese, turco, arabo.
Sistema operativo Windows CE Windows CE Windows CE
Software di marcatura Dynamark III Dynamark III Dynamark III
Testa di scansione Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale Testa i-Tech installabile in diverse posizioni e orientamenti, compreso montaggio assiale e radiale
Corpo Laser Costruito in acciaio inox e alluminio anodizzato Costruito in acciaio inox e alluminio anodizzato Costruito in acciaio inox e alluminio anodizzato
Pesi e dimensioni 16,5 kg, 681x140x180 mm** 22 kg, 776x140x180 mm** 27,3 kg, 846x140x180 mm**
IP65 30 kg, 946x140x180 mm**
Unità di controllo costruita in acciaio inox costruita in acciaio inox costruita in acciaio inox
Pesi e dimensioni 14,5 kg, 430x371x154 mm
Versione IP55 (solo unità di controllo):
17,5 kg, 541x401x229 mm
14,5 kg, 430x371x154 mm
Versione IP55 (solo unità di controllo):
17,5 kg, 541x401x229 mm
27 kg, 430x371x309 mm
Versione IP55 (solo unità di controllo):
34 kg, 541x401x458 mm
Lunghezza del cavo di potenza 4,5 m, opzionale 9 m 4,5 m, opzionale 9 m 4,5 m, opzionale 9 m

Ingressi e uscite

Ingressi di rilevazione prodotto Sensore NPN / PNP / 24 V Sensore NPN / PNP / 24 V Sensore NPN / PNP / 24 V
Rilevazione di velocità di prodotto Encoder differenziale o segnale statico Encoder differenziale o segnale statico Encoder differenziale o segnale statico
Ingressi e uscite di segnale Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa Laser Pronto, Laser Occupato, controllo dell’estrattore fumi, controllo dell’aria compressa
Interfacce RS232, Ethernet (10/100 MBit), USB RS232, Ethernet (10/100 MBit), USB RS232, Ethernet (10/100 MBit), USB
Caratteristiche elettriche 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i) 88-132 V / 170-264 V, 47-63 Hz 1050 Watt / 1700 Watt (D620i)

Caratteristiche di utilizzo

Unità di controllo Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione Versione standard (raffreddamento ad aria) e versione IP55 per maggiore protezione
Teste Laser Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Versione standard (raffreddamento ad aria), versione IP65 (raffreddamento ad aria compressa)
e versione D620i IP65 (raffreddamento ad acqua)
Temperatura di esercizio Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta Da 5° a 40° C / Versioni operanti a temperature superiori disponibili su richiesta
Umidità relativa di esercizio Max. 90%, senza condensa Max. 90%, senza condensa Max. 90%, senza condensa
Opzionali Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan
Raggio di Puntamento, Kit Porte I/O Utente, cappa di aspirazione fumi, Kit di Backup USB, Kit di montaggio in Rack,
Opzione di collegamento in serie con altre unità, porta dati utente, tecnologia i-tech RapidScan

*il numero di caratteri al secondo e la velocità massima di linea dipendono significativamente dal tipo di codifica e dal materiale codificato
** le dimensioni sono misurate fuori tutto per la versione più corta

Caratteristiche tecniche marcatori laser Domino Serie D

Grande flessibilità anche in piccoli spazi
I nuovi marcatori laser Serie D sono flessibili a 360°. La nuova testa di scansione i-Tech ha dimensioni ridotte ed è completamente regolabile, permettendo ai laser Serie D di poter essere installati negli spazi più ristretti. Una nuova versione IP65 permette una straordinaria protezione per le installazioni negli ambienti più difficili. Con una connettività estremamente flessibile e una facile interfaccia utente, oggi la Serie D è controllabile da qualsiasi postazione, anche remota.

Un’ampia gamma di applicazioni

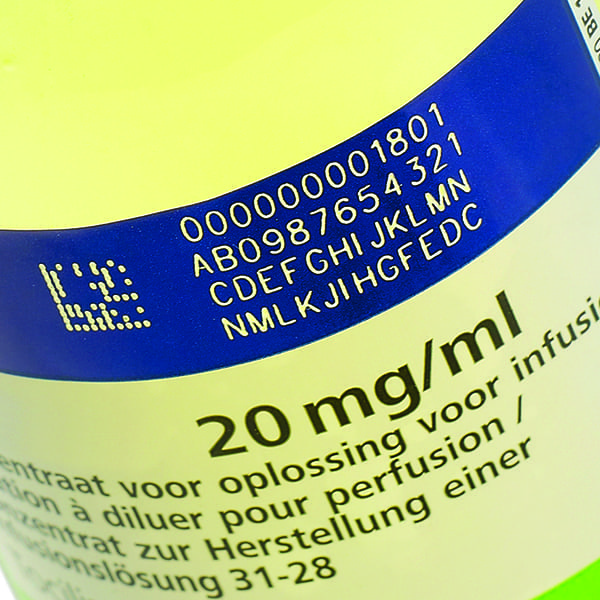

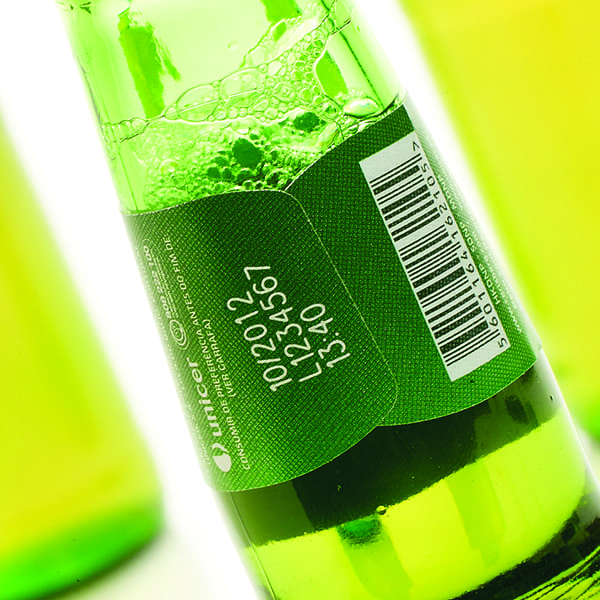

I marcatori laser Serie D possono realizzare una marcatura laser con un numero illimitato di linee di testo con qualsiasi orientamento, con un’ampia scelta di font e di dimensione. Sono particolarmente adatti a realizzare immagini grafiche, codici a barre e codici 2D, come Datamatrix e QR Code. Tutto viene marcato in maniera indelebile su di una vastissima gamma di materiali diversi e in linee di produzione ad alta velocità.

Una maggiore flessibilità semplifica l’integrazione
Il potersi adattare ad ogni applicazione è molto importante, così l’abbiamo creato piccolo. Abbiamo anche separato i componenti in modo da creare un design modulare. I laser Serie D sono molto facili da installare e si adattano con grande semplicità alle vostre linee di produzione. Facile da installare: binari di montaggio integrati per tutta la lunghezza dell’unità e dimensioni ridotte rendono l’installazione della Serie D facile e sicura. Il segreto della flessibilità della Serie D è nelle ridotte dimensioni della testa laser i-Tech che è collegata al tubo laser per mezzo di un supporto multiposizione. La testa può essere ruotata a passi di 90 gradi per ottenere numerose varianti. Grazie alle sue ridotte dimensioni può essere installata dove la maggior parte dei laser non trova posto.

Maggiore convenienza, meno spreco di tempo
L’operatore può controllare il marcatore sia attraverso l’intuitivo pannello di controllo Touch Panel, sia attraverso l’interfaccia web da qualsiasi PC industriale. Per ottenere il massimo della flessibilità, la Serie D può anche essere controllata dall’interfaccia della vostra linea di produzione.

Facile da usare
Una volta effettuato il log-in al sistema, il set up è molto veloce. La creazione e la variazione di messaggi con marcatura laser vengono aggiornati istantaneamente nel sistema. I dati di produzione possono essere caricati o scaricati direttamente dal pannello di controllo attraverso un dispositivo USB o via rete Ethernet. Una maggiore protezione aumenta l’affidabilità. La brillante progettazione garantisce prestazioni elevate e affidabilità per tutti i componenti della Serie D, rendendola una scelta sicura per qualsiasi ambiente produttivo.

Costruito per durare
Una versione opzionale IP65 aggiunge protezione ai laser senza influire sulle dimensioni complessive. Il telaio in alluminio e acciaio inox garantisce prestazioni durature negli ambienti industriali più ostili. Velocità senza compromessi: la tecnologia i-Tech RapidScan aumenta la velocità di marcatura laser del 20% rendendo la Serie D la soluzione ottimale per linee ad alta velocità. L’i-Tech RapidScan migliora la marcatura di codici complessi anche su materiali difficili.

Protezione, Sicurezza, Pulizia
L’opzione Pharma assicura una dettagliata reportistica su ogni modifica e sugli accessi riservati con password in ottemperanza ai requisiti 21-CFR part 11 e GAMP. L’opzione può essere fornita e installata con un pacchetto di validazione per garantire che i sistemi siano testati e provati secondo gli standard più rigidi. I laser Serie D sono anche compatibili con le soluzioni industriali Codentify® utilizzate dall’industria per realizzare un codice unico a 12 cifre diffuso in moltissime applicazioni di autenticazione e certificazione fiscale del prodotto. In qualsiasi installazione laser è importante valutare l’estrazione dei fumi
e dei particolati per mantenere un ambiente di lavoro sicuro e pulito. La gamma di estrattori di fumo Domino DPX si integra perfettamente con la Serie D offrendo una soluzione completa, semplice ed efficiente.

Varianti

Marcatore Domino D120i - 10 Std - 10 Blue Std
Marcatore Laser Domino D120i - 10 Std - 10 Blue Std

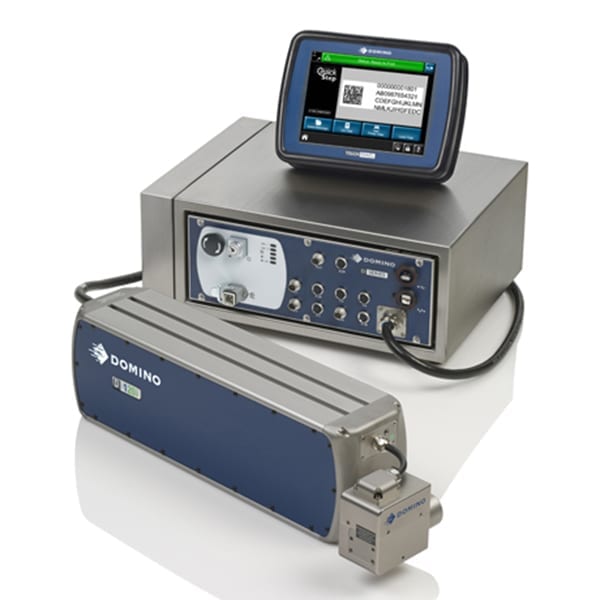

Laser Domino D120i - 15 Std - 15 Blue Std
Marcatore Laser Domino D120i - 15 Std - 15 Blue Std
Marcatore Domino D120i - SL
Marcatore Laser Domino D120i - SL

Accessori

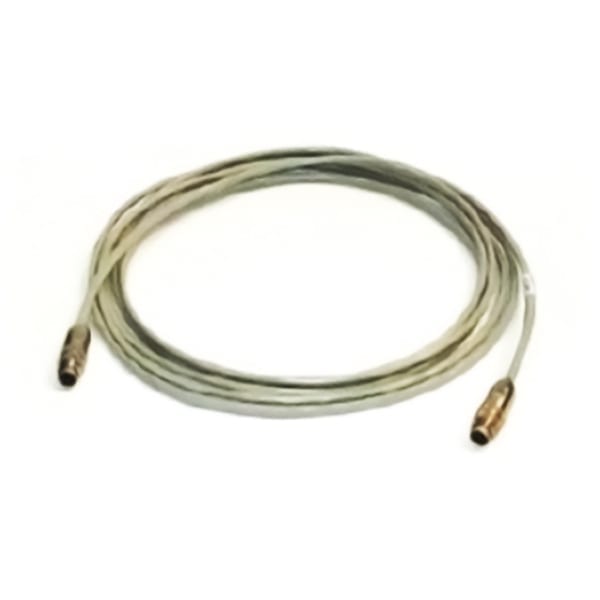

Accessori Laser pd l015211 cavo rete serie d plus touchscreen 5 m
Accessori Laser pd l015211 cavo rete serie d plus touchscreen 5 m
Accessori Laser pd l015211 cavo rete serie d plus touchscreen 5 m
Accessori Laser pd l015211 cavo rete serie d plus touchscreen 5 m

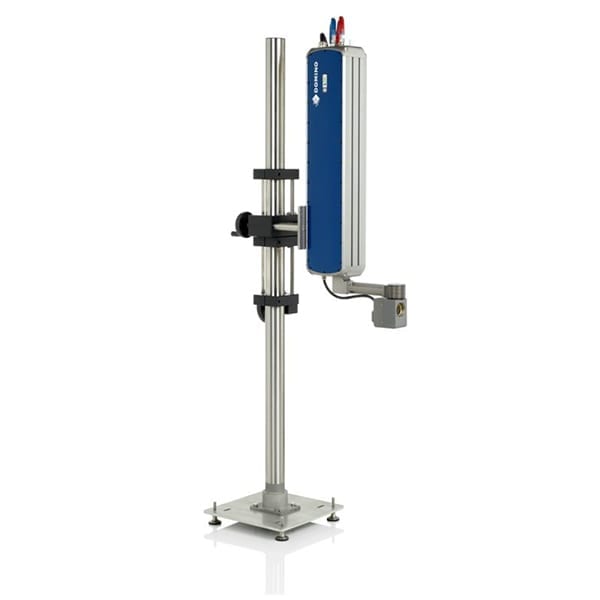

Accessori Laser nda00143 supporto laser a basamento
Accessori Laser nda00143 supporto laser a basamento

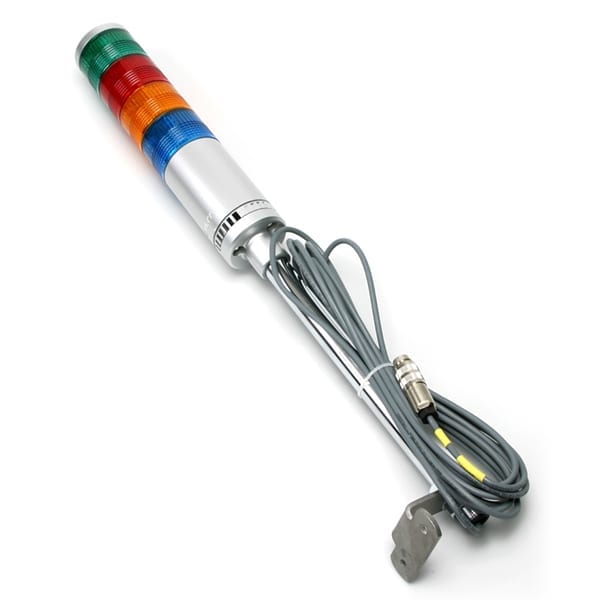

Accessori Laser PD-L014934 Colonna Luminosa 4 Colori Cavo 5 m
Accessori Laser PD-L014934 Colonna Luminosa 4 Colori Cavo 5 m
