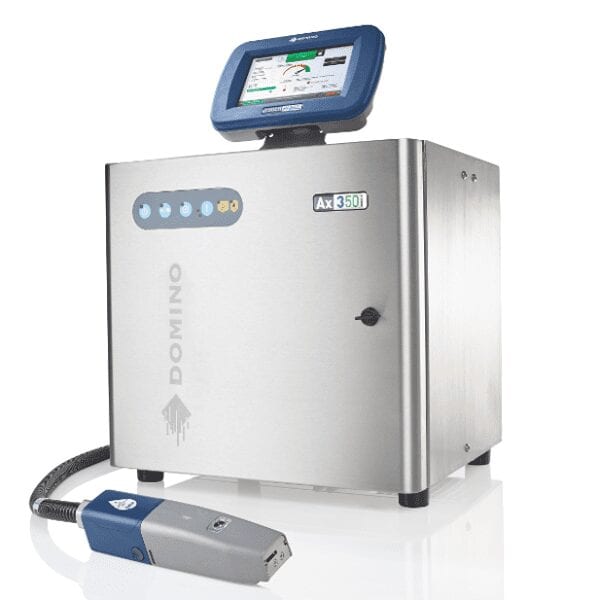

Domino Ax350i Marcatore Inkjet a goccia continua


Domino Ax350i: una codifica sempre nitida e precisa

Il marcatore inkjet a goccia continua Domino Ax350i è la stampante a getto di inchiostro in grado di produrre una codifica sempre perfetta, anche nei processi industriali più difficili.

Progettata per la vita di ogni giorno

  • Minimo intervento dell’operatore
  • Senza manutenzione
  • Sistema ottimizzato per minimizzare l’impatto ambientale

i-Techx Il controllo nelle vostre mani

  • Progettata per la fabbrica del futuro
  • Facile e intuitivo da usare
  • Serializzazione ad alta velocità
  • Configurazione flessibile

I plus: perché scegliere i marcatori della Serie Ax

Icona_specifiche_tecniche_stampa-HQ

Nuovi inchiostri, nuove caratteristiche

Progettati per le applicazioni più complesse i nuovi inchiostri i-Pulse restano perfetti anche a seguito dei più duri processi industriali post stampa quali la sterilizzazione e l’abbattimento della temperatura, garantiscono sempre codifiche perfette e possono, in alcuni casi, andare a contatto con il prodotto.

Disponibili in nero, blu, giallo, rosso e bianco assicurano che le codifiche durino quanto i vostri prodotti.

Per il corretto funzionamento occorre usare sempre inchiostri, consumabili e ricambi originali Domino.

Icona_specifiche_tecniche_come-funziona

Progettata per la vita di ogni giorno

      • Minimo intervento dell’operatore
      • Senza manutenzione
      • Sistema ottimizzato per minimizzare l’impatto ambientale

Icona_specifiche_tecniche_consigliato

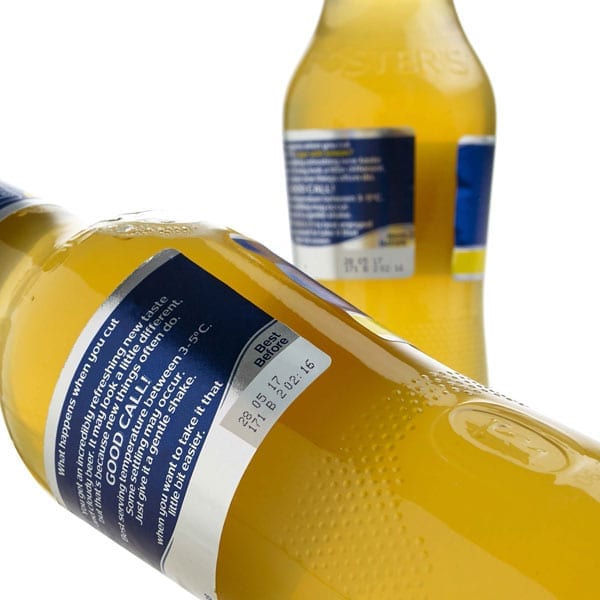

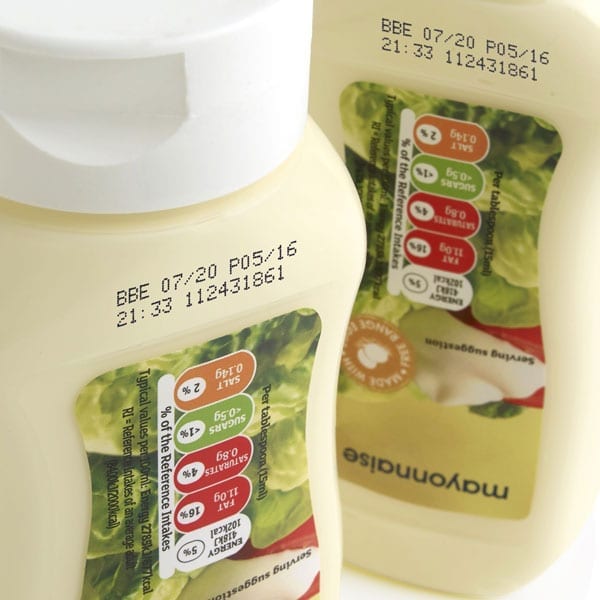

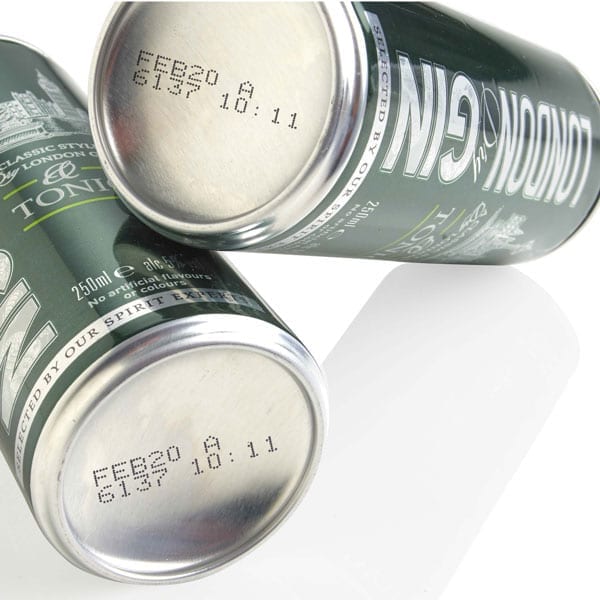

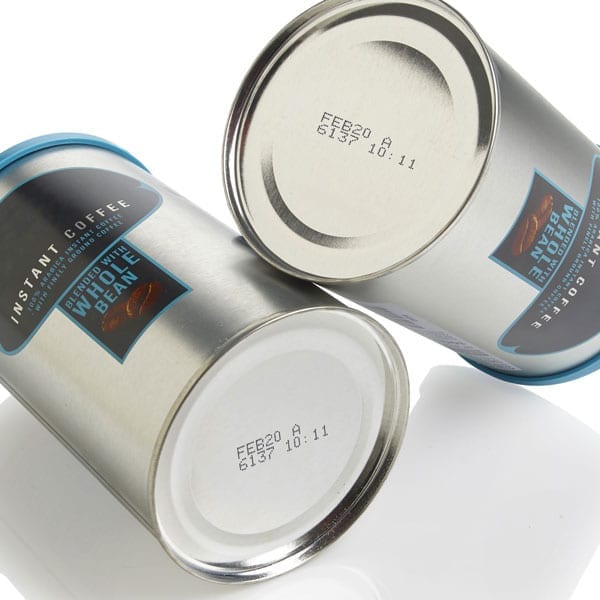

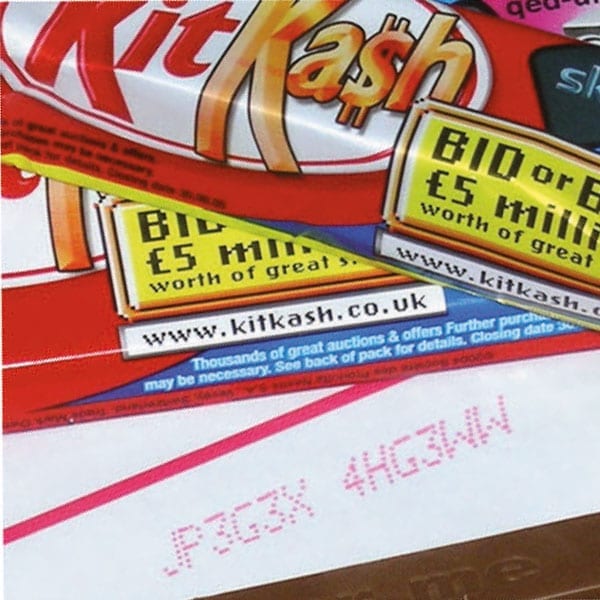

Codici chiari e ben definiti

Il marcatore inkjet a goccia continua  Domino Ax350i stampa messaggi complessi su più righe ad alta definizione anche sulle linee più veloci e ad alto rendimento. La elevata qualità della codifica facilita la stampa di codici MRC e riduce gli scarti in abbinamento ai sistemi di visione OCR.



Icona_specifiche_tecniche_caratteristiche

Integrazione intelligente

Per un’integrazione facile e veloce sulla tua linea il marcatore inkjet a goccia continua Domino Ax350i è compatibile con i più diffusi protocolli di comunicazione.
Il marcatore inkjet a goccia continua  Domino Ax350i, come tutte le nuove stampanti Serie Ax, può essere connesso alla rete aziendale e collegato a sistemi centralizzati (ERP) per garantire la sicurezza della stampa delle informazioni corrette su ogni prodotto.

Icona_specifiche_tecniche_no-imprevisti

i-Pulse Testa di stampa e inchiostri

      • Gocce sempre perfette
      • Alta definizione del font a 9 gocce alla velocità di quello a 7 gocce
      • Inchiostri per i substrati più difficili
      • Interazione ottimale fra testa di stampa e inchiostro
      • Opzione per dimensioni multiple di stampa

Tipologie di codifica e inchiostri: cosa bisogna sapere


inchiostri per marcatori

Nuovi inchiostri i-Pulse formulati da Domino

Qualità di codifica e massima efficienza produttiva grazie agli altri standard dei nostri testa di stampa inchiostri marcatore inkjet a goccia continua fluidi

Nuovi inchiostri, nuove caratteristiche

Progettati per le applicazioni più complesse, i nuovi inchiostri i-Pulse rimangono perfetti anche a seguito dei più duri processi industriali quali la sterilizzazione e l’abbattimento della temperatura, garantiscono sempre codifiche perfette e possono, in alcuni casi, andare a contatto con il prodotto. Disponibili in nero, blu, giallo, rosso e bianco, assicurano che le codifiche durino quanto i vostri prodotti.

Informazioni Tecniche

Le stampanti Domino sono conformi e vendute in più di 100 nazioni nel mondo. Certificazioni CE, NRTL, CB e FCC 47CFR Part. 15B.

Testina di stampa

Tipo  i-Pulse
Tecnologia sigillatura Nozzle
Dimensione Nozzle 60 µm – 75 µm – 40 µm – 50 µm
Risoluzione massima (dpi) 82 – 64 – 110 – 98
Formato Diritto, H90 e V90 – Diritto, H90 e V90, Diritto, Diritto
Lunghezza condotto 3 m Standard – 6 m opzionale
Raggio curvatura condotto (minimo) 65 mm

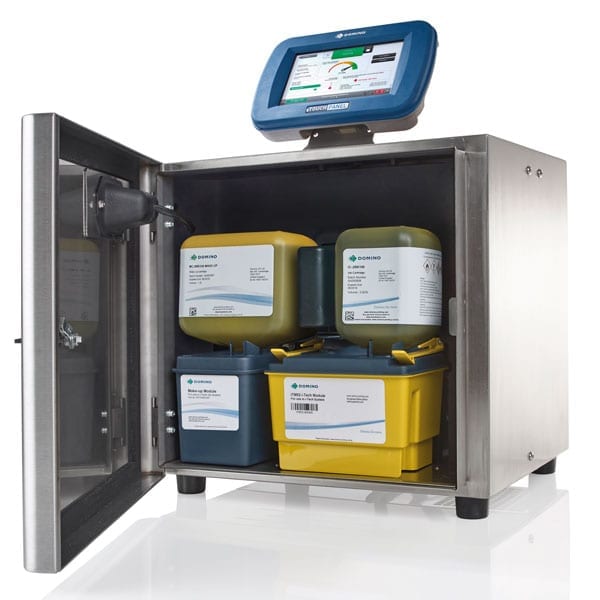

Cabinet

Materiale Cabinet in acciaio Inox 304 (5 lati) Nylon (porta)
Dimensioni (LxAxP) 430 x 411 x 381 (mm)
Peso (a secco) 22 kg
Alimentazione elettrica 100-240 v : 4 A 50-60 Hz
Consumo elettrico 40 Watt (inattiva); 80 Watt (in stampa)
Ingresso rilevamento prodotto (x1)
Ingresso Encoder (x1)
RFID 13,56 MHz 1,3 uW ERP

Inchiostri

Capacità cartuccia inchiostro 825 ml – 55 mm (Sistema Inchiostro heavy duty)
Capacità cartuccia Make-up 1.200 ml

Connettività

Protocolli Domino Intercomm 5, Codenet, Intercomm 0
Pacchetto software PC QuickDesign V5 & V6 compatibile
Webserver
Domino Cloud compatibile *

* Richiede Pacchetto Comunicazione opzionale

Ax350i-dimensioni-fronteMarcatore Inkjet a goccia continua Domino Ax350i - Vista lateraleAx350i-dimensioni-testina

Operatività

Interfaccia Utente Touchscreen a colori 7’’ (opzionale) – Touchscreen a colori 10.4” (opzionale)
Software QuickStep 3
Intuitivo per l’operatore
Start e Stop con un solo tasto

Consumabili

Riconoscimento automatico cartucce
Monitoraggio livelli intelligente
Durata cartuccia Make-up** 267 ore
Sostituzione cartucce Attività operatore – Richiede 20 secondi – Non richiede fermo linea

Manutenzione



Tipologia di manutenzione Senza manutenzione – Sistema ITM
Frequenza sostituzione ITM° 12 mesi
Sostituzione ITM Attività operatore – Richiede meno di 10 minuti di fermo linea

Ambiente

Temperatura d’esercizio° 5-45°C
Umidità 0-90% RH
Grado di protezione (cabinet) IP66 comparto elettrico (IP55 cabinet)
Opzioni per ambienti ostili Carter Testina IP65 (per lavaggio) Aria positiva sulla testa (per ambienti polverosi) Essicatore (per ambienti umidi)

* Velocità, altezza e numero di righe dichiarati utilizzando il Pacchetto Estensione Raster.
** Frequenza sostituzione cartuccia di Make-up con inchiostro base MEK a tinta a 21°C.
^ La dimensione della goccia può variare in base alla superficie.
° A seconda del tipo di inchiostro

Velocità m/s*

1 Riga – caratteri da 5 gocce (più veloce) Std DPI  7,2 – Max DPI 5,2
2 Righe – caratteri da 7 gocce  Std DPI  2,0 – Max DPI 1,5
2 Righe – caratteri da 9 gocce  (alta qualità) Std DPI  1,3 – Max DPI 1,0
1 Riga – caratteri da 24 gocce (ideale per 2D)  Std DPI  0,7 – Max DPI 0,5

Dimensione

Numero massimo di righe  5
Altezza di stampa*  (in gocce) fino a 32 gocce
Altezza di stampa*  (in mm) fino a 20 mm
Dimensione goccia di stampa depositata^  0,31 mm (60 μm) 0,40 mm (75 μm)

Formato codice

Testo Supporto completo unicode
Grafica Importazione .bmp Editore Logo Integrato
1D Barcode  EAN 8, EAN 13, UPC A, UPC E, Code 39, Code 93, Code 128, Code 2 di 5, ITF-14, GS1-128
2D Barcode  Datamatrix, QR Code, Dot Code, Han Xin, Postnet



*(velocità e altezza dichiarati utilizzando il Pacchetto Estensione Raster)

Pacchetti Hardware

Opzione Pacchetto Stati Stampante
Uscita colonna luminosa 4 colori (x1)
Uscita contatti puliti 4 stati stampante (x1)

Opzione Pacchetto Comunicazione
Porta USB cabinet (x1)
Porta Ethernet RJ45 (x1)

Opzione Pacchetto Comunicazione Esteso

Porta USB cabinet (x1)

Porta per Controllo Remoto (x1)

Porta Ethernet RJ45 / Touchpanel 2 (x1)

Opzione Pacchetto RS232

Porta RS232 (x1)

Opzione Pacchetto GPIO

4 ingressi/4 uscite (x1)

Opzione Pacchetto I/O Esteso

I 2 ingressi/4 uscite (x1)

Opzione Pacchetto Stampa Professionale

Raster Alta Velocità (Tipo ST&HS) – Formato messaggio segmentato DDI alta velocità – Creazione Script

Opzione Pacchetto Assistenza Operatore

Template etichette – Scansione Barcode per inserimento testo nel messaggio – Gestione accessi

Opzione Pacchetto Peltier

Riduzione del 20% di utilizzo make-up Auto-spegnimento programmabile della testa e del sistema inchiostro per riduzione dei consumi
